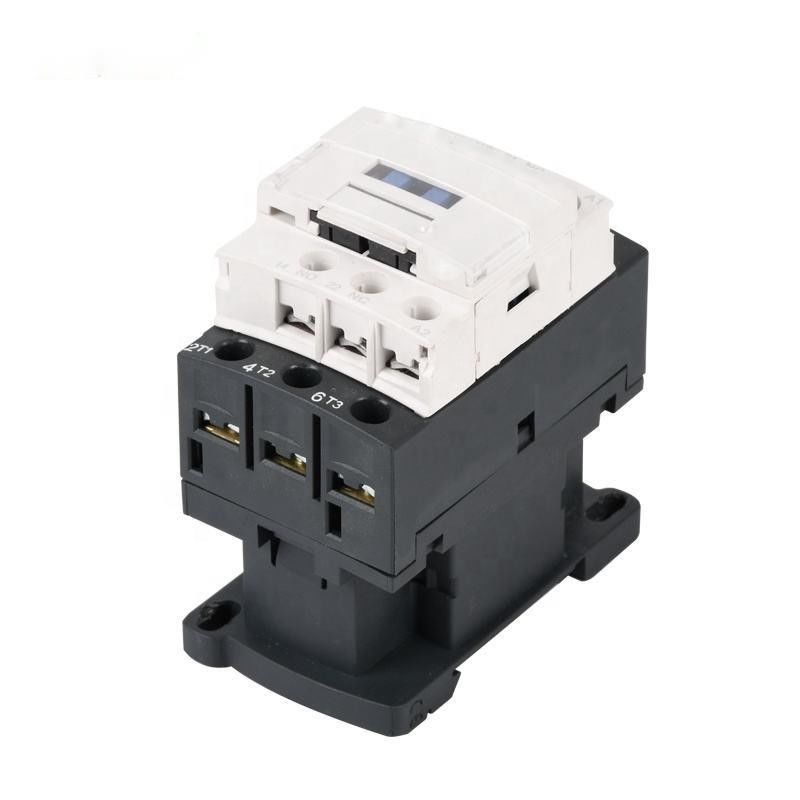

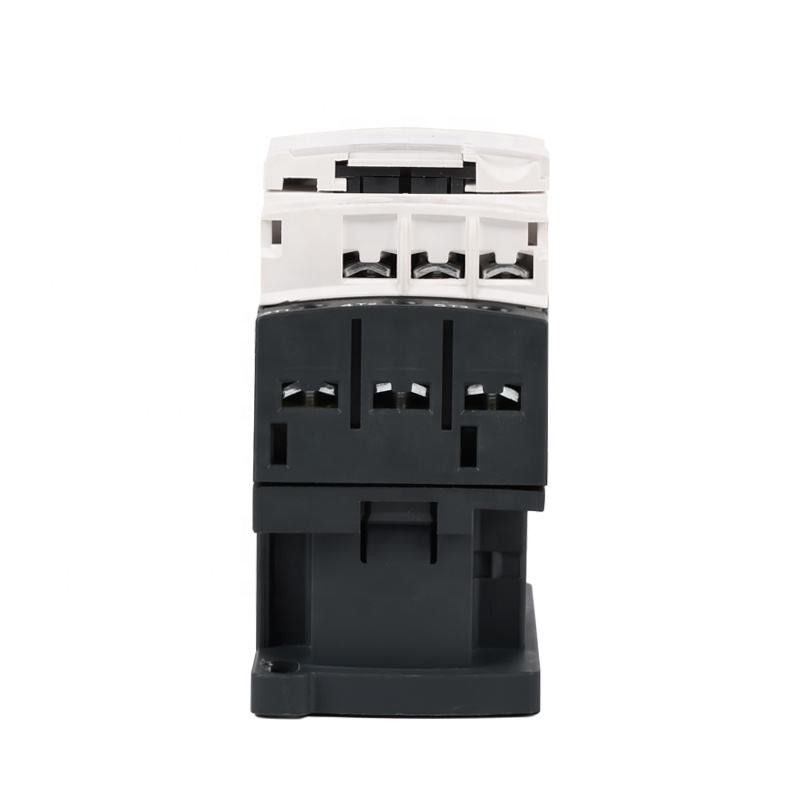

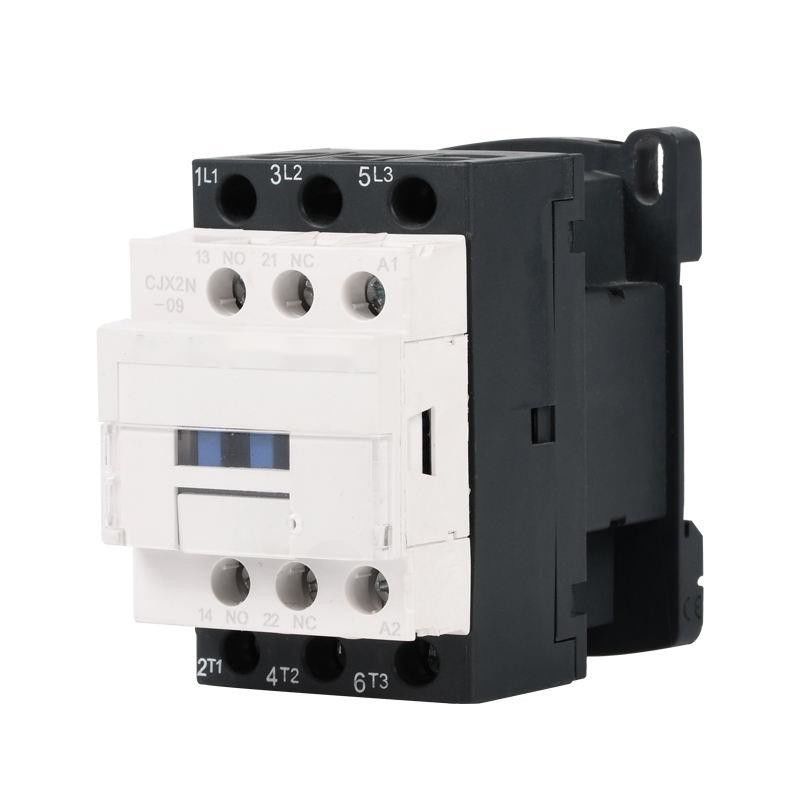

Contactor magnético 3P+NO+NC D18 32A AC 220V 380V Contactor de arranque de motor
Solicitud:
El contactor de CA de la serie SC1 es adecuado para usar en circuitos de voltaje nominal de hasta 660 V CA 50 Hz o 60 Hz, corriente nominal de hasta
95A, para hacer, romper, arrancar y controlar con frecuencia el motor de CA.Combinado con el bloque de contactos auxiliares, retardo del temporizador
Y dispositivo de enclavamiento de máquina, etc., se convierte en contactor de retardo, contactor de enclavamiento mecánico, arrancador estrella-triángulo.Con el
Relé térmico, se combina con el arrancador electromagnético.El contactor se produce de acuerdo con IEC 60947-4.
Principales parámetros y rendimiento técnico:
Escribe | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Corriente nominal de calentamiento (A) | 20 | 20 | 25 | 32 | 40 | ||
Tensión nominal de aislamiento (V) | 690 | ||||||
Tensión nominal de resistencia al impacto (KV) | 6 | ||||||
Capacidad nominal de fabricación | 10le | ||||||
Capacidad de ruptura nominal | 8le | ||||||
polacos | 3 | ||||||
Contacto auxiliar | 1NA + 1NC | ||||||
Corriente de resistencia de corta duración (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 Corriente nominal de trabajo (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
Capacidad AC-3 de la fase 3 motor jaula de ardilla (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
Frecuencia de operación (veces/h) | Vida eléctrica | 1200 | 600 | ||||
Vida mecánica | 3600 | ||||||
Vida eléctrica AC-3 (10000/veces) | 100 | 100 | 100 | 100 | 80 | ||
Vida mecánica (10000/veces) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Tipo de fusible equipado | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
Tensión nominal de alimentación de control Us(V) | 50/60Hz | 12~480 | |||||
Rango de operación | Tirar hacia adentro | (85 %~110 %) EE. UU. +40 ℃ | |||||
Liberando | (20%~75%) EE. UU. -5 ℃ | ||||||
Potencia media de la bobina de CA (VA) | comienzo | 70 | 110 | ||||
Acuerdo | 8 | 11 | |||||
Clase de eficiencia energética | clase 3 | ||||||
Pérdida térmica (W) | 2~3 | 3~4 | |||||
Tiempo de actuación (ms) | Cerca | 12~35 | |||||
Romper | 5~20 | ||||||
Cableado del circuito principal | alambre flexible sin frio presionar terminal (㎟) |
1 palo | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
2 palos | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
alambre flexible con frio presionar terminal (㎟) |
1 palo | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 palos | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
Alambre duro (㎟) | 1 palo | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
2 palos | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
Tamaño del tornillo de fijación | M3.5 | M4 | |||||
Par de apriete (Nm) | 0.8 | 1.2 | |||||
Cableado de bucle de control | alambre flexible sin frio presionar terminal (㎟) |
1 palo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 palos | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
alambre flexible con frio presionar terminal (㎟) |
1 palo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 palos | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
Alambre duro (㎟) | 1 palo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 palos | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Tamaño del tornillo de fijación | M3.5 | ||||||
Par de apriete (Nm) | 0.8 |
Dimensión de instalación:
Escribe | un máximo | B máx. | C máx. | a | b | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
