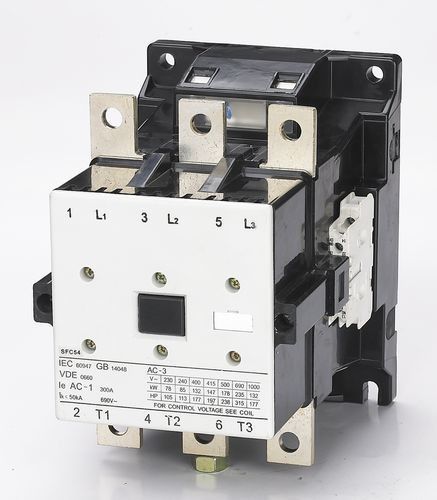

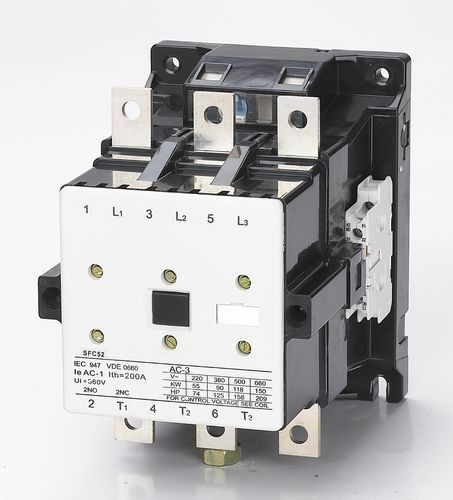

OEM precio de fábrica de poste 2NO+2NC del contactor 3 de la CA de 50/60 herzios 210A 300A 400A 550A
Uso:
El contactor de la CA de la serie de SFC (en adelante contactor) es conveniente para usar en los circuitos hasta la CA clasificada del voltaje 690V 50 HERZIOS o 60 HERZIOS, voltaje de aislamiento clasificado de 690V, y la corriente clasificada de 9A a 475A en el voltaje de trabajo clasificado 380V en el tipo de aplicación AC-3, y se utiliza para la conexión y la fractura de larga distancia del circuito. El contactor es conveniente en comienzo y el control frecuentes del motor de CA.
Este contactor de la serie cumple con GB 14048, IEC60947-4-1
Parámetros principales y funcionamiento técnico:
| Tipo | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
| Calefacción clasificada (a) actual | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Voltaje de aislamiento clasificado (v) | 690 | |||||||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | |||||||
| Capacidad de fabricación clasificada | 10le | |||||||
| Capacidad de fractura clasificada | 8le | |||||||
| Postes | 3 | |||||||
| Contacto auxiliar | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| A corto plazo soporte la corriente (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Corriente de trabajo clasificada (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Poder controlable del motor (kilovatios) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Frecuencia de la operación (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| Vida eléctrica (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Vida mecánica (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Atrayendo la tolerancia del voltaje de funcionamiento de la bobina (CA) | (el 85%~110%) nosotros +40℃ | |||||||
| Atracción del consumo de energía de la bobina | Custodia (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Recogida (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Corriente termal convencional del contacto auxiliar (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Voltaje de aislamiento clasificado del contacto auxiliar (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| (a) actual de trabajo clasificado contacto auxiliar | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Condición del funcionamiento y de la instalación:
Temperatura del aire ambiente del ♦: -5℃--+40℃ y media no más que +35℃ en el plazo de 24 horas;
Altitud del ♦: ≤ los 2000m;
Condición del aire del ♦: cuando la temperatura más alta es +40℃, la humedad relativa del aire no es el hasta 50%, pero la humedad más alta se permite en una temperatura más baja. Gusto, humedad del 90% en 20℃. El rocío condensado se debe considerar cuándo en una temperatura más baja;
Grado de contaminación del ♦: Clase 3
Categoría de la instalación del ♦: III
Grado de la protección del ♦: IP20
Condición de la instalación del ♦: el ángulo de la pendiente entre el lado de la instalación y el lado vertical no debe ser más que ±5℃
Impacto y vibrattion del ♦: el contactor debe ser instalado y actuar dadas las circunstancias de ninguna sacudida, impacto y vibración obvios.
Característica de la estructura:
Diseño de la seguridad del ♦ contra descarga eléctrica, más seguro y confiable
Se incluye el ♦ la característica del pequeño volumen, cámara ligera, de formación de arcos, pequeña distancia de formación de arcos eléctrica
El ♦ que la construcción de arco-extinción es nueva, abrasión de los contactos es pequeño, con una vida eléctrica larga
♦ la operación del imán que muchas ventajas tales como buena confiabilidad, impacto resistente, ventajas significativas del cansancio y así sucesivamente
El ♦ el contacto tiene dos pares de abierto normal y contacto auxiliar cercano, además, puede ser contactos más auxiliares montados
El ♦ exceptúa para apretar con los tornillos, contactor se puede apretar con el carril de instalación estándar de 35m m de largo
Dimensión del aspecto y de la instalación:
Dimensión de la instalación:
| Tipo | Un máximo | B máximo | C máxima | a | b | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
