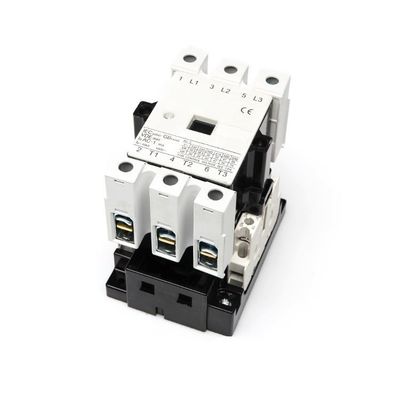

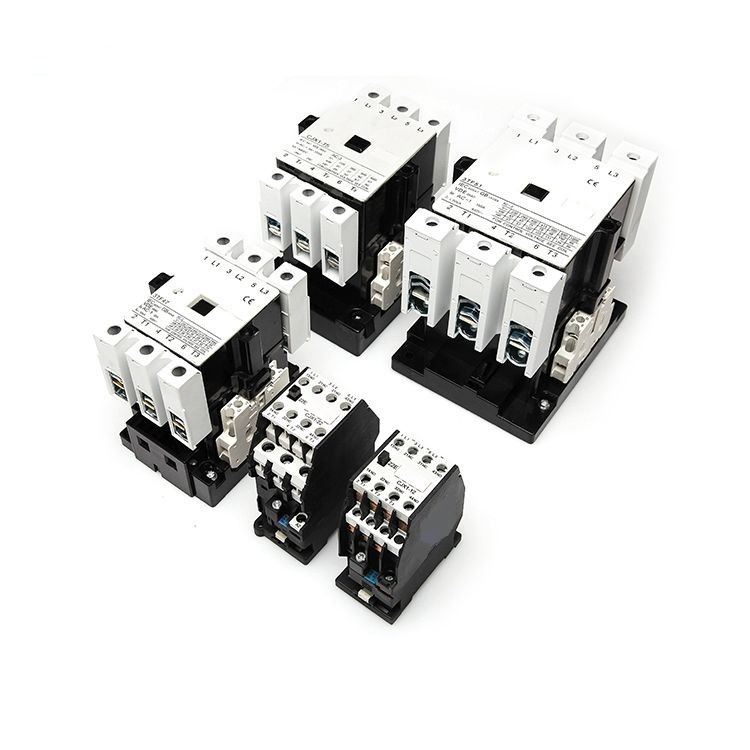

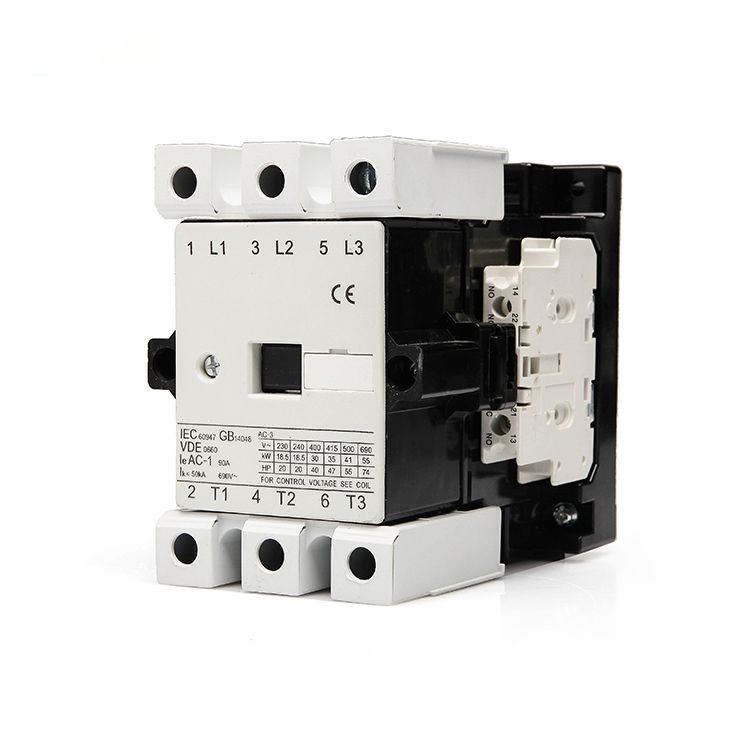

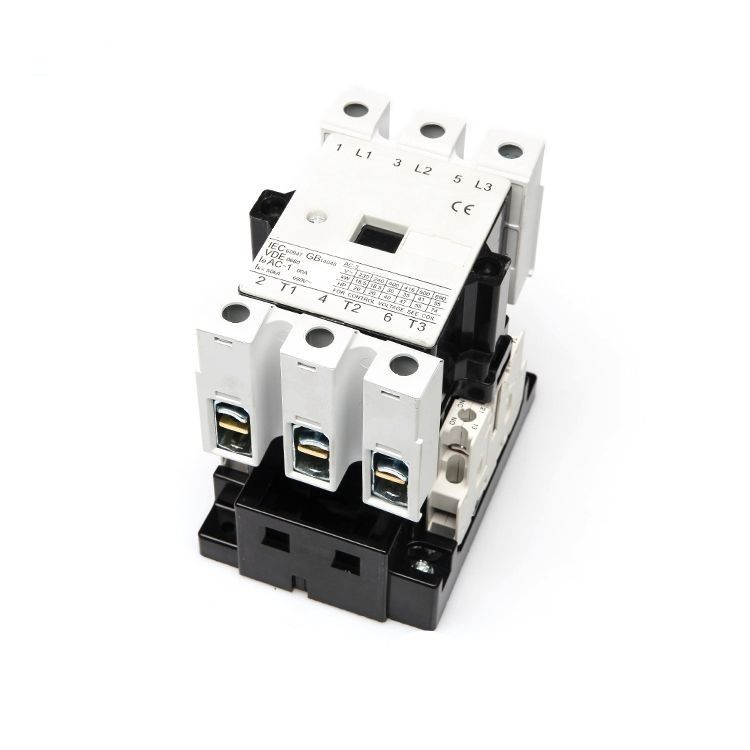

Contactor eléctrico de la CA de 100 amperios contactor eléctrico de la rotura del doble de 400 VAC
Parámetros principales y funcionamiento técnico:
| Tipo | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Calefacción clasificada (a) actual | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Voltaje de aislamiento clasificado (v) | 690 | |||||||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | |||||||
| Capacidad de fabricación clasificada | 10le | |||||||
| Capacidad de fractura clasificada | 8le | |||||||
| Postes | 3 | |||||||
| Contacto auxiliar | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| A corto plazo soporte la corriente (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Corriente de trabajo clasificada (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Poder controlable del motor (kilovatios) 50Hz |
AC-3 | 220V | 15 | 18,5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20,8 | 24,3 | 29,5 | 36 | 46,9 | 60 | ||
| Frecuencia de la operación (times/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Vida eléctrica (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Vida mecánica (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Atrayendo la tolerancia del voltaje de funcionamiento de la bobina (CA) | (el 85%~110%) nosotros +40℃ | |||||||
| Atracción del consumo de energía de la bobina | Custodia (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Recogida (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Corriente termal convencional del contacto auxiliar (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Voltaje de aislamiento clasificado del contacto auxiliar (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| (a) actual de trabajo clasificado contacto auxiliar | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Condición del funcionamiento y de la instalación:
Temperatura del aire ambiente del ♦: -5℃--+40℃ y media no más que +35℃ en el plazo de 24 horas;
Altitud del ♦: ≤ los 2000m;
Condición del aire del ♦: cuando la temperatura más alta es +40℃, la humedad relativa del aire no es el hasta 50%, pero la humedad más alta se permite en una temperatura más baja. Gusto, humedad del 90% en 20℃. El rocío condensado se debe considerar cuándo en una temperatura más baja;
Grado de contaminación del ♦: Clase 3
Categoría de la instalación del ♦: III
Grado de la protección del ♦: IP20
Condición de la instalación del ♦: el ángulo de la pendiente entre el lado de la instalación y el lado vertical no debe ser más que ±5℃
Impacto y vibrattion del ♦: el contactor debe ser instalado y actuar dadas las circunstancias de ninguna sacudida, impacto y vibración obvios.
Característica de la estructura:
Diseño de la seguridad del ♦ contra descarga eléctrica, más seguro y confiable
Se incluye el ♦ la característica del pequeño volumen, cámara ligera, de formación de arcos, pequeña distancia de formación de arcos eléctrica
El ♦ que la construcción de arco-extinción es nueva, abrasión de los contactos es pequeño, con una vida eléctrica larga
♦ la operación del imán que muchas ventajas tales como buena confiabilidad, impacto resistente, ventajas significativas del cansancio y así sucesivamente
El ♦ el contacto tiene dos pares de abierto normal y contacto auxiliar cercano, además, puede ser contactos más auxiliares montados
El ♦ exceptúa para apretar con los tornillos, contactor se puede apretar con el carril de instalación estándar de 35m m de largo
Dimensión del aspecto y de la instalación:
Dimensión de la instalación:
| Tipo | Un máximo | B máximo | C máxima | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6,5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6,5 |
