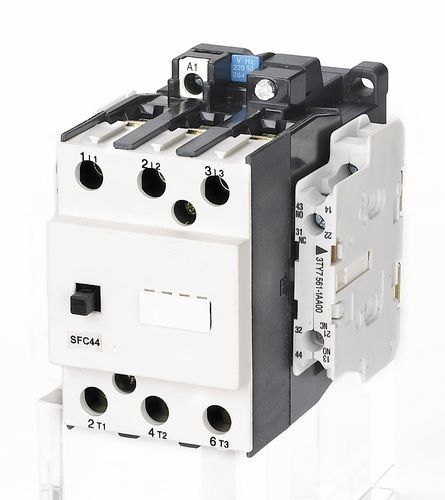

Contactor 3 postes 2NO+2NC de la CA de la baja tensión IEC60947 en 20A, 30A, 55A
Uso:
El contactor de la CA de la serie de SFC (en adelante contactor) es conveniente para usar en los circuitos hasta la CA clasificada del voltaje 690V 50 HERZIOS o 60 HERZIOS, voltaje de aislamiento clasificado de 690V, y la corriente clasificada de 9A a 475A en el voltaje de trabajo clasificado 380V en el tipo de aplicación AC-3, y se utiliza para la conexión y la fractura de larga distancia del circuito. El contactor es conveniente en comienzo y el control frecuentes del motor de CA.
Este contactor de la serie cumple con GB 14048, IEC60947-4-1
Parámetros principales y funcionamiento técnico:
| Tipo | SFC40 | SFC41 | SFC42 | SFC43 | SFC44 | SFC45 | ||
| Calefacción clasificada (a) actual | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Voltaje de aislamiento clasificado (v) | 690 | |||||||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | |||||||
| Capacidad de fabricación clasificada | 10le | |||||||
| Capacidad de fractura clasificada | 8le | |||||||
| Postes | 3 | |||||||
| Contacto auxiliar | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | ||
| A corto plazo soporte la corriente (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Corriente de trabajo clasificada (A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3,3 | 4,3 | 7,7 | 8,5 | 15,6 | 18,5 | ||
| Poder controlable del motor (kilovatios) 50Hz |
AC-3 | 220V | 2,4 | 3,3 | 4 | 5,5 | 8,5 | 11 |
| 380V | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | ||
| 500V | 5,5 | 7,5 | 9 | 11 | 21 | 25 | ||
| 660V | 5,5 | 7,5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1,4 | 1,9 | 3,5 | 4 | 7,5 | 9 | |
| 660V | 2,4 | 3,3 | 6 | 6,6 | 13 | 15,5 | ||
| Frecuencia de la operación (times/h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Vida eléctrica (10000/times) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Vida mecánica (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Atrayendo la tolerancia del voltaje de funcionamiento de la bobina (CA) | (el 85%~110%) nosotros +40℃ | |||||||
| Atracción del consumo de energía de la bobina | Custodia (VA) | 10 | 10 | 10 | 10 | 12,1 | 12,1 | |
| Recogida (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Corriente termal convencional del contacto auxiliar (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Voltaje de aislamiento clasificado del contacto auxiliar (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| (a) actual de trabajo clasificado contacto auxiliar | AC-15 | 380V | 6 | 6 | 6 | 6 | 4 | 4 |
| 220V | 10 | 10 | 10 | 10 | 6 | 6 | ||
| DC-13 | 110V | 0,9 | 0,9 | 0,9 | 0,9 | 1,14 | 1,14 | |
| 220V | 0,45 | 0,45 | 0,45 | 0,45 | 0,48 | 0,48 | ||
Condición del funcionamiento y de la instalación:
Temperatura del aire ambiente del ♦: -5℃--+40℃ y media no más que +35℃ en el plazo de 24 horas;
Altitud del ♦: ≤ los 2000m;
Condición del aire del ♦: cuando la temperatura más alta es +40℃, la humedad relativa del aire no es el hasta 50%, pero la humedad más alta se permite en una temperatura más baja. Gusto, humedad del 90% en 20℃. El rocío condensado se debe considerar cuándo en una temperatura más baja;
Grado de contaminación del ♦: Clase 3
Categoría de la instalación del ♦: III
Grado de la protección del ♦: IP20
Condición de la instalación del ♦: el ángulo de la pendiente entre el lado de la instalación y el lado vertical no debe ser más que ±5℃
Impacto y vibrattion del ♦: el contactor debe ser instalado y actuar dadas las circunstancias de ninguna sacudida, impacto y vibración obvios.
Característica de la estructura:
Diseño de la seguridad del ♦ contra descarga eléctrica, más seguro y confiable
Se incluye el ♦ la característica del pequeño volumen, cámara ligera, de formación de arcos, pequeña distancia de formación de arcos eléctrica
El ♦ que la construcción de arco-extinción es nueva, abrasión de los contactos es pequeño, con una vida eléctrica larga
♦ la operación del imán que muchas ventajas tales como buena confiabilidad, impacto resistente, ventajas significativas del cansancio y así sucesivamente
El ♦ el contacto tiene dos pares de abierto normal y contacto auxiliar cercano, además, puede ser contactos más auxiliares montados
El ♦ exceptúa para apretar con los tornillos, contactor se puede apretar con el carril de instalación estándar de 35m m de largo
Dimensión del aspecto y de la instalación:
Dimensión de la instalación:
| Tipo | Un máximo | B máximo | C máxima | a | b | ∅ |
|
SFC40 |
46 | 79 | 106 | 35 | 60 | 4,8 |
| SFC41 | 46 | 79 | 106 | 35 | 60 | 4,8 |
| SFC42 | 46 | 89 | 116 | 35 | 75 | 4,8 |
| SFC43 | 46 | 89 | 116 | 35 | 75 | 4,8 |
| SFC44 | 84 | 105 | 110 | 45 | 75 | 5 |
| SFC45 | 84 | 105 | 110 | 45 | 75 | 5 |
