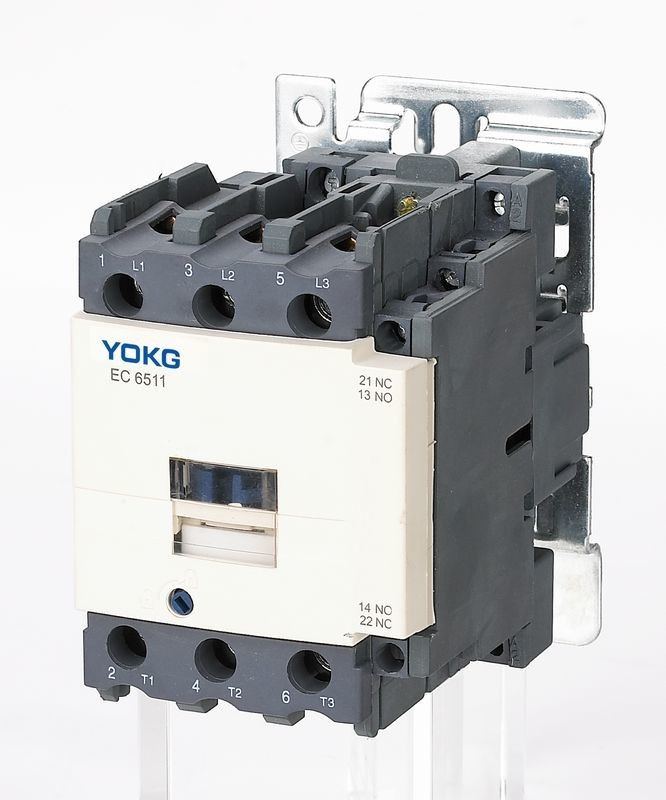

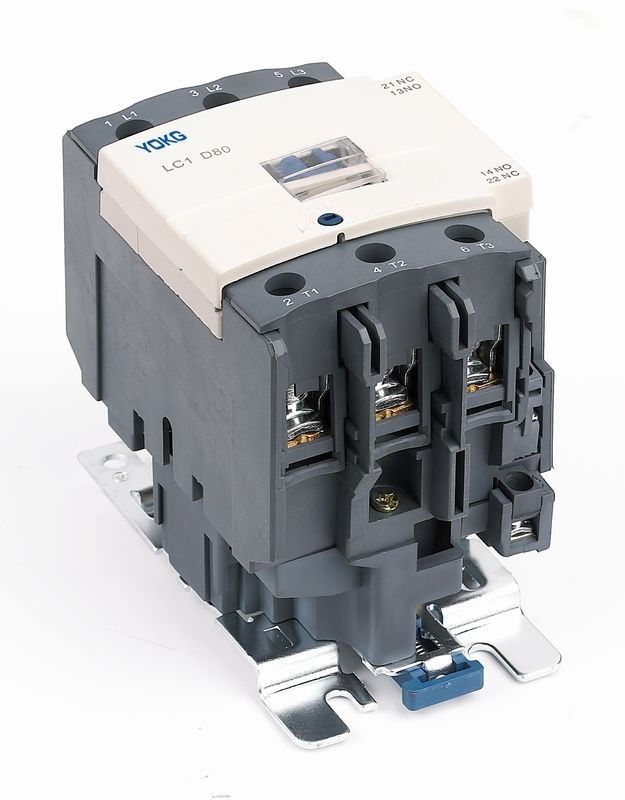

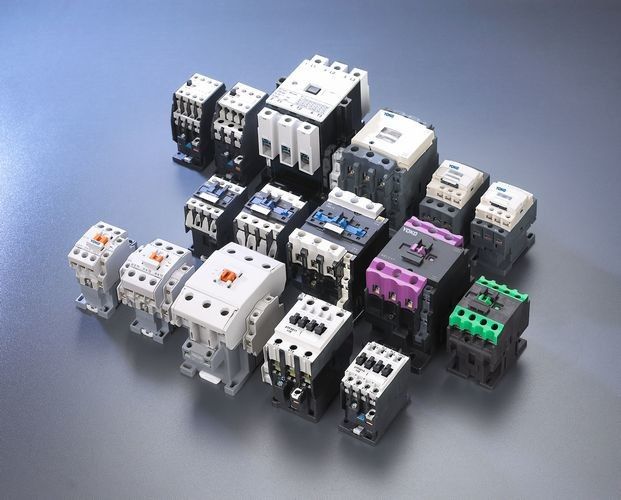

contactor eléctrico del contactor 1NO+1NC 80A 110amp de la CA de 690V 3 postes
Uso:
El contactor de la CA de la serie SC1 (en adelante contactor) es conveniente para usar en los circuitos hasta la CA clasificada del voltaje 690V 50 HERZIOS o 60 HERZIOS, corriente clasificada hasta 95A, para hacer, rompiendo, con frecuencia encendiendo y controlando el motor de CA.
Este contactor de la serie cumple con GB 14048, IEC60947-4-1
Modelo e implicación:
Parámetros principales y funcionamiento técnico:
| Tipo | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Calefacción clasificada (a) actual | 50 | 60 | 80 | 110 | 110 | ||
| Voltaje de aislamiento clasificado (v) | 690 | ||||||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | ||||||
| Capacidad de fabricación clasificada | 10le | ||||||
| Capacidad de fractura clasificada | 8le | ||||||
| Postes | 3 | ||||||
| Contacto auxiliar | 1NO + 1NC | ||||||
| A corto plazo soporte la corriente (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Corriente de trabajo clasificada (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Frecuencia de la operación (times/h) | Vida eléctrica | 600 | |||||
| Vida mecánica | 3600 | ||||||
| Vida eléctrica AC-3 (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Vida mecánica (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Tipo equipado del fusible | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | |||||
| Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | |||||
| Liberación | (el 20%~75%) nosotros -5℃ | ||||||
| Poder medio de la bobina de la CA (VA) | Comienzo | 200 | |||||
| Custodia | 20 | ||||||
| Clase de la eficacia de poder | clase 3 | ||||||
| Pérdida termal (W) | 6 ~10 | ||||||
| Tiempo de la impulsión (ms) | Cierre | 20 ~ 25 | 20 ~ 35 | ||||
| Rotura | 8 ~ 15 | 8 ~ 20 | |||||
| Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 palillos | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 palillos | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Alambre duro (㎟) | 1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 palillos | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Tamaño de sujeción del tornillo | M8 | M10 | |||||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 3,5 | 4 | |||||
| Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 palillos | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 palillos | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 palillos | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Tamaño de sujeción del tornillo | M3.5 | ||||||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 | ||||||
Condición del funcionamiento y de la instalación:
Temperatura del aire ambiente del ♦: -5℃--+40℃ y media no más que +35℃ en el plazo de 24 horas;
Altitud del ♦: ≤ los 2000m;
Condición del aire del ♦: cuando la temperatura más alta es +40℃, la humedad relativa del aire no es el hasta 50%, pero la humedad más alta se permite en una temperatura más baja. Gusto, humedad del 90% en 20℃. El rocío condensado se debe considerar cuándo en una temperatura más baja;
Grado de contaminación del ♦: Clase 3
Categoría de la instalación del ♦: III
Grado de la protección del ♦: IP20
Condición de la instalación del ♦: el ángulo de la pendiente entre el lado de la instalación y el lado vertical no debe ser más que ±5℃
Impacto y vibrattion del ♦: el contactor debe ser instalado y actuar dadas las circunstancias de ninguna sacudida, impacto y vibración obvios.
Característica de la estructura:
El ♦ con diseño del guardapolvo, contactor tiene característica de una mejor seguridad, confiabilidad y también puede vida de servicio extendida
♦ puede ser instalado con los contactos auxiliares bloque, retransmisión del tiempo y bloque actual-limitado de los contactos, y retransmisión termal, después para ser otros productos derivados;
El ♦ este contactor de la serie tiene pequeño volumen, ligero, menos apagón, larga vida y caja fuerte y confiabilidad etc;
El ♦ el contactor se puede equipar del contacto auxiliar 1NO o del contacto auxiliar 1NC (menos que 32A), y del contacto auxiliar auxiliar de 1NO contact+1NC (más que 40A). Además, puede ser equipado del bloque auxiliar del contactor F4 (2blocks o 4blocks);
El ♦ además del tornillo a instalar, contactor del uso se puede apretar con el carril de instalación estándar de 35m m (SC1-09~95) y el carril de instalación estándar de 75m m (SC1-40~95)
Dimensión del aspecto y de la instalación:
Dimensión de la instalación:
| Tipo | Un máximo | B máximo | C máxima | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
