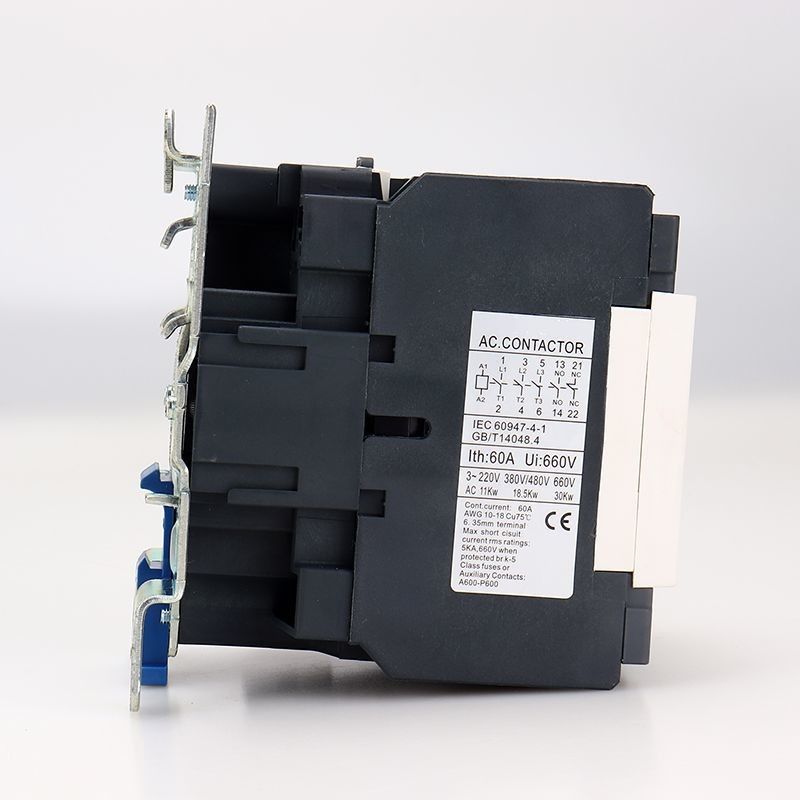

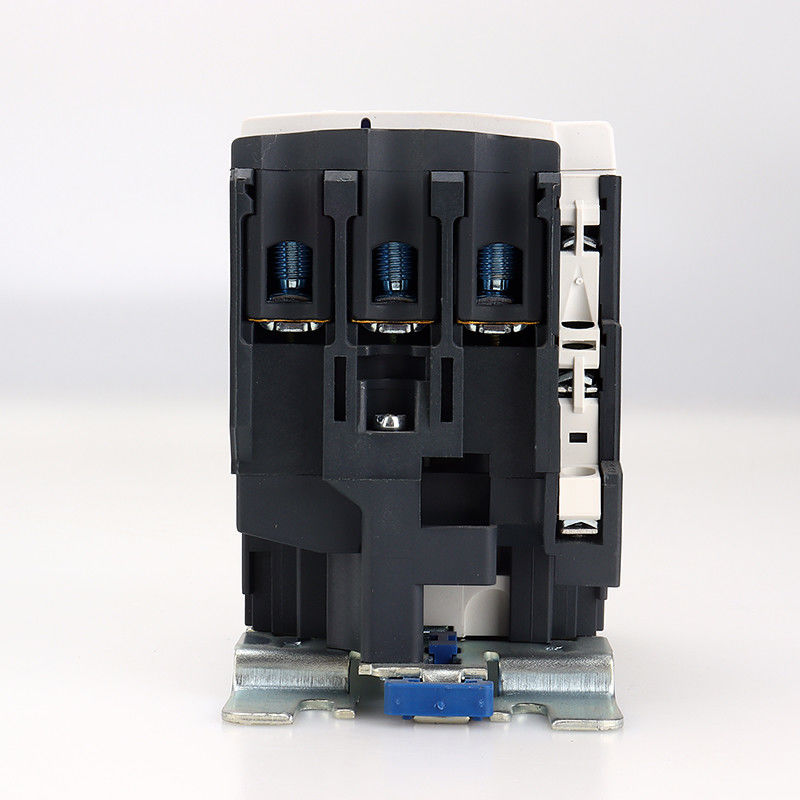

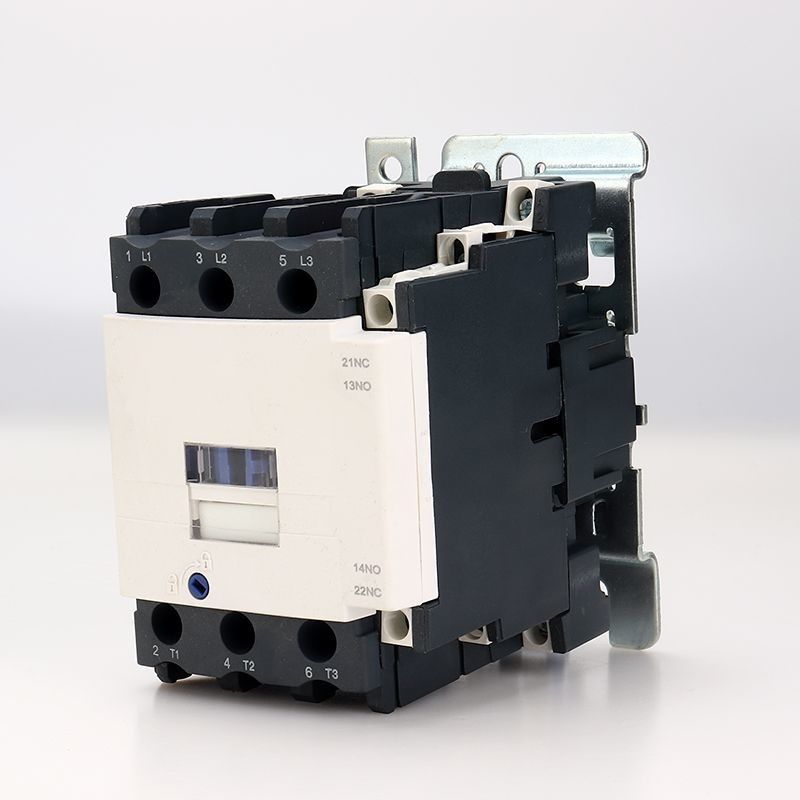

El contactor de 3 postes 60 amperios valoró el voltaje 220V 380vac 1 de la bobina del voltaje 660V NO o 1 NC
General:
|
Nombre de producto: |
Contactores magnéticos de la CA |
|
Modelo: |
Serie SC1 |
|
Lugar del origen |
Wenzhou, China |
|
Marca |
YOKG |
|
Voltaje clasificado: |
CA 230V-690V |
|
Frecuencia clasificada: |
50Hz/60Hz |
|
Número de polos: |
3P+NO/NC |
|
Corriente clasificada: |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
|
Estándares ejecutivos: |
IEC 60947-4 |
|

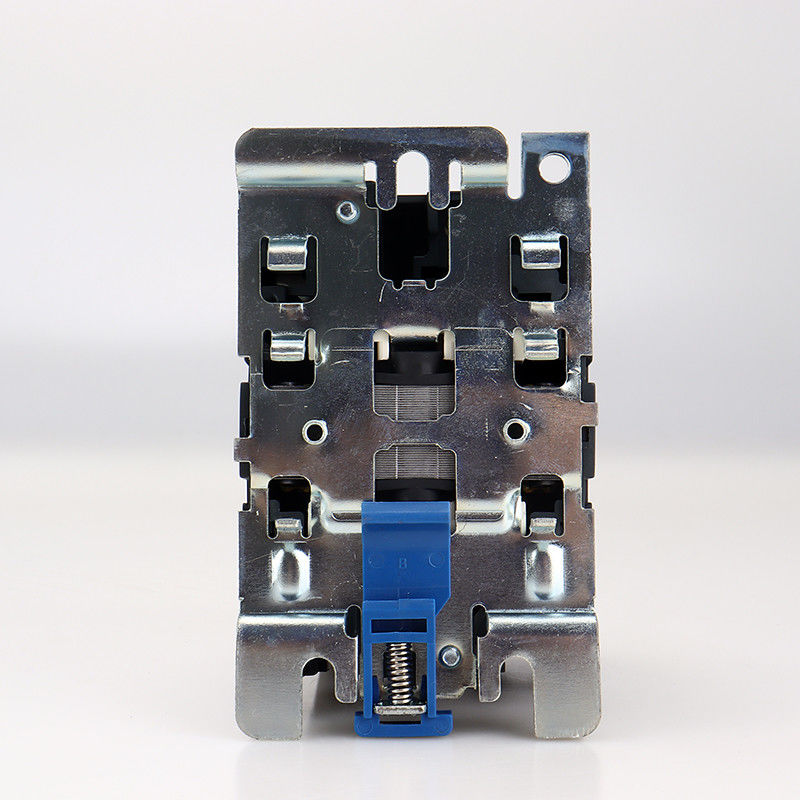

Instalación: |
Instalación del carril/del tornillo del dinar |
|
Uso |
Control de motor de CA |
Parámetros principales y funcionamiento técnico:
| Tipo | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Calefacción clasificada (a) actual | 50 | 60 | 80 | 110 | 110 | ||
| Voltaje de aislamiento clasificado (v) | 690 | ||||||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | ||||||
| Capacidad de fabricación clasificada | 10le | ||||||
| Capacidad de fractura clasificada | 8le | ||||||
| Postes | 3 | ||||||
| Contacto auxiliar | 1NO + 1NC | ||||||
| A corto plazo soporte la corriente (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Corriente de trabajo clasificada (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Frecuencia de la operación (times/h) | Vida eléctrica | 600 | |||||
| Vida mecánica | 3600 | ||||||
| Vida eléctrica AC-3 (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Vida mecánica (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Tipo equipado del fusible | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | |||||
| Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | |||||
| Liberación | (el 20%~75%) nosotros -5℃ | ||||||
| Poder medio de la bobina de la CA (VA) | Comienzo | 200 | |||||
| Custodia | 20 | ||||||
| Clase de la eficacia de poder | clase 3 | ||||||
| Pérdida termal (W) | 6 ~10 | ||||||
| Tiempo de la impulsión (ms) | Cierre | 20 ~ 25 | 20 ~ 35 | ||||
| Rotura | 8 ~ 15 | 8 ~ 20 | |||||
| Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 palillos | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 palillos | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Alambre duro (㎟) | 1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 palillos | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Tamaño de sujeción del tornillo | M8 | M10 | |||||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 3,5 | 4 | |||||
| Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 palillos | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 palillos | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 palillos | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Tamaño de sujeción del tornillo | M3.5 | ||||||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 | ||||||
Dimensión del aspecto y de la instalación:
Dimensión de la instalación:
| Tipo | Un máximo | B máximo | C máxima | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
