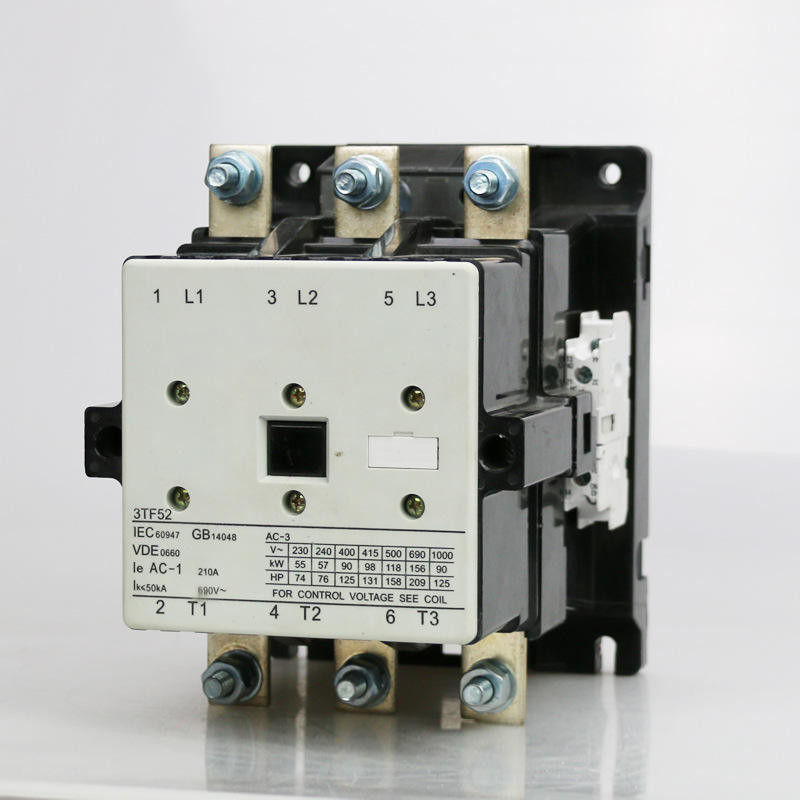

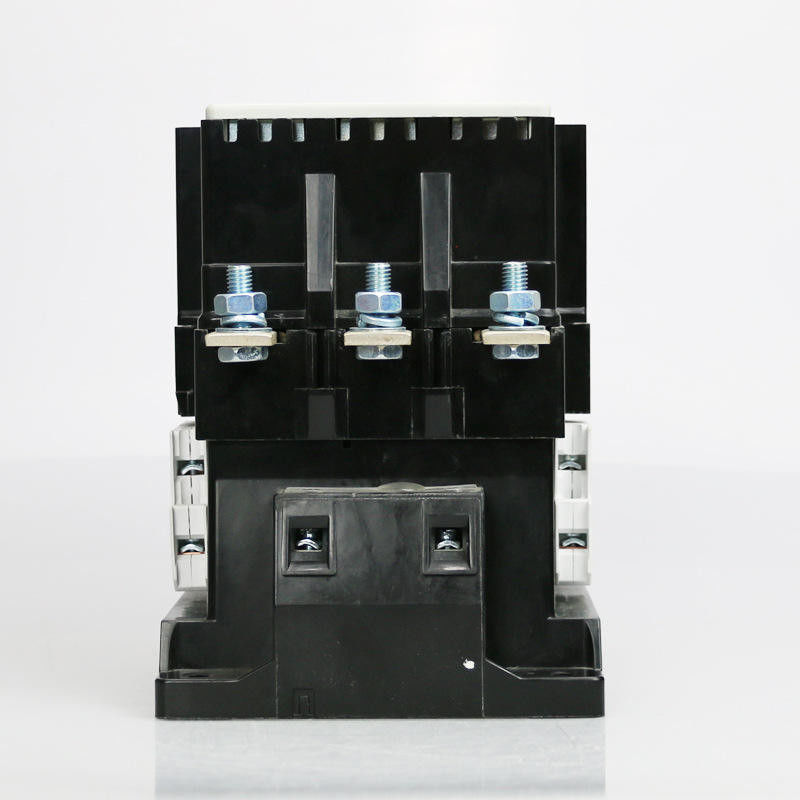

3TF contactor magnético 24V 120V 240V 480V 220V 3TF52 de la CA de la serie 3P
Usos:
Los contactores de poder 3TF son convenientes para los motores de la jaula y del anillo colector de ardilla que cambian y que controlan así como otras cargas de CA,
por ejemplo los solenoides, los condensadores, las cargas de la iluminación, las cargas de calefacción y las cargas del transformador.
Estándares:
Los contactores se ajustan a IS/IEC 60947-4-1. También llevan la marca del CE.
Alimentador coordinado:
Los contactores y las BI-retransmisiones se han probado para el tipo-2 coordinación en índice de inteligencia = 50kA, 415V CA, 50Hz según IS/IEC 60947-4-1, para ambos
alimentadores protegidos así como fuseless del fusible del motor.
Parámetros principales y funcionamiento técnico:
Tipo | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
Calefacción clasificada (a) actual | 210 | 210 | 300 | 300 | 400 | 550 | ||
Voltaje de aislamiento clasificado (v) | 690 | |||||||
El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | |||||||
Capacidad de fabricación clasificada | 10le | |||||||
Capacidad de fractura clasificada | 8le | |||||||
Postes | 3 | |||||||
Contacto auxiliar | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
A corto plazo soporte la corriente (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Corriente de trabajo clasificada (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
Poder controlable del motor (kilovatios) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
Frecuencia de la operación (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
Vida eléctrica (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
Vida mecánica (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
Atrayendo la tolerancia del voltaje de funcionamiento de la bobina (CA) | (el 85%~110%) nosotros +40℃ | |||||||
Atracción del consumo de energía de la bobina | Custodia (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
Recogida (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
Corriente termal convencional del contacto auxiliar (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
Voltaje de aislamiento clasificado del contacto auxiliar (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
(a) actual de trabajo clasificado contacto auxiliar | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
Condición del funcionamiento y de la instalación:
* temperatura del aire ambiente: -5℃--+40℃ y media no más que +35℃ en el plazo de 24 horas;
* altitud: ≤ los 2000m;
* condición del aire: cuando la temperatura más alta es +40℃, la humedad relativa del aire no es el hasta 50%, pero la humedad más alta se permite en una temperatura más baja. Gusto, humedad del 90% en 20℃. El rocío condensado se debe considerar cuándo en una temperatura más baja;
* grado de contaminación: Clase 3
* categoría de la instalación: III
* grado de la protección: IP20
* condición de la instalación: el ángulo de la pendiente entre el lado de la instalación y el lado vertical no debe ser más que ±5℃
* impacto y vibrattion: el contactor debe ser instalado y actuar dadas las circunstancias de ninguna sacudida, impacto y vibración obvios.
Dimensión del aspecto y de la instalación:
Dimensión de la instalación:
Tipo | Un máximo | B máximo | C máxima | a | b | ∅ |
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
