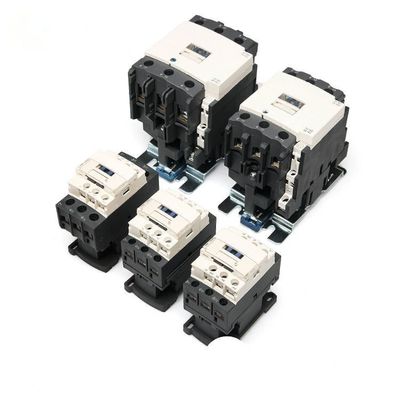

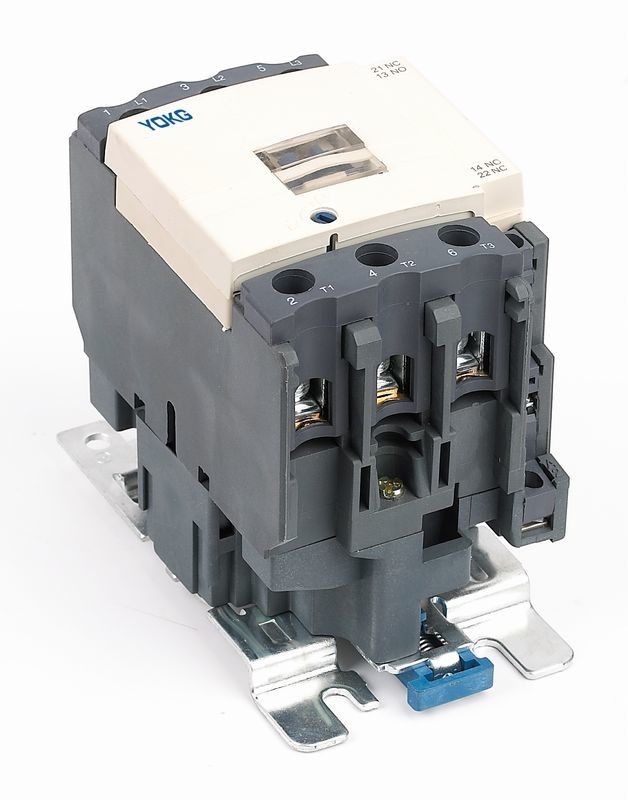

Contactor 1NO+1NC de la CA de 3 fases en 20A 25A 32A 40A en 3 poste
Detalles de Genaral:
| Instalación | Carril o tornillos del dinar |
| Certificados | CB TUV DEL CE |
| Estándar | IEC 60947-1, IEC 60947-4-1 |
| Frecuencia clasificada | 50 Hz/60Hz |
| Corriente clasificada | Hasta 95A |
| Grado de la protección | IP20 |
|
Categoría de la instalación |
III |
| Temperatura ambiente | -5℃--+40℃ |
Modelo e implicación:
Parámetros principales y funcionamiento técnico:
| Tipo | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Calefacción clasificada (a) actual | 20 | 20 | 25 | 32 | 40 | ||
| Voltaje de aislamiento clasificado (v) | 690 | ||||||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | ||||||
| Capacidad de fabricación clasificada | 10le | ||||||
| Capacidad de fractura clasificada | 8le | ||||||
| Postes | 3 | ||||||
| Contacto auxiliar | 1NO + 1NC | ||||||
| A corto plazo soporte la corriente (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Corriente de trabajo clasificada (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V/230V | 2,2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Frecuencia de la operación (times/h) | Vida eléctrica | 1200 | 600 | ||||
| Vida mecánica | 3600 | ||||||
| Vida eléctrica AC-3 (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
| Vida mecánica (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Tipo equipado del fusible | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | |||||
| Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | |||||
| Liberación | (el 20%~75%) nosotros -5℃ | ||||||
| Poder medio de la bobina de la CA (VA) | Comienzo | 70 | 110 | ||||
| Custodia | 8 | 11 | |||||
| Clase de la eficacia de poder | clase 3 | ||||||
| Pérdida termal (W) | 2~3 | 3~4 | |||||
| Tiempo de la impulsión (ms) | Cierre | 12~35 | |||||
| Rotura | 5~20 | ||||||
| Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 palillos | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 palillos | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 palillos | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Tamaño de sujeción del tornillo | M3.5 | M4 | |||||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 | 1,2 | |||||
| Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 palillos | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 palillos | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 palillos | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Tamaño de sujeción del tornillo | M3.5 | ||||||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 | ||||||
Característica de la estructura:
Diseño del guardapolvo del ♦, una mejor seguridad, confiabilidad y vida de servicio extendida
El ♦ se puede instalar con los contactos auxiliares bloque, retransmisión del tiempo y bloque actual-limitado de los contactos, y retransmisión termal, después para ser otros productos derivados;
♦ pequeño volumen, ligero, menos apagón, larga vida y caja fuerte y confiabilidad etc;
El ♦ se puede equipar del contacto auxiliar 1NO o del contacto auxiliar 1NC (menos que 32A), y del contacto auxiliar auxiliar de 1NO contact+1NC (más que 40A). Además, puede ser equipado del bloque auxiliar del contactor F4 (2blocks o 4blocks);
El ♦ además del tornillo a instalar, contactor del uso se puede apretar con el carril de instalación estándar de 35m m (SC1-09~95) y el carril de instalación estándar de 75m m (SC1-40~95)
Dimensión del aspecto y de la instalación:
Dimensión de la instalación:
| Tipo | Un máximo | B máximo | C máxima | a | b | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
