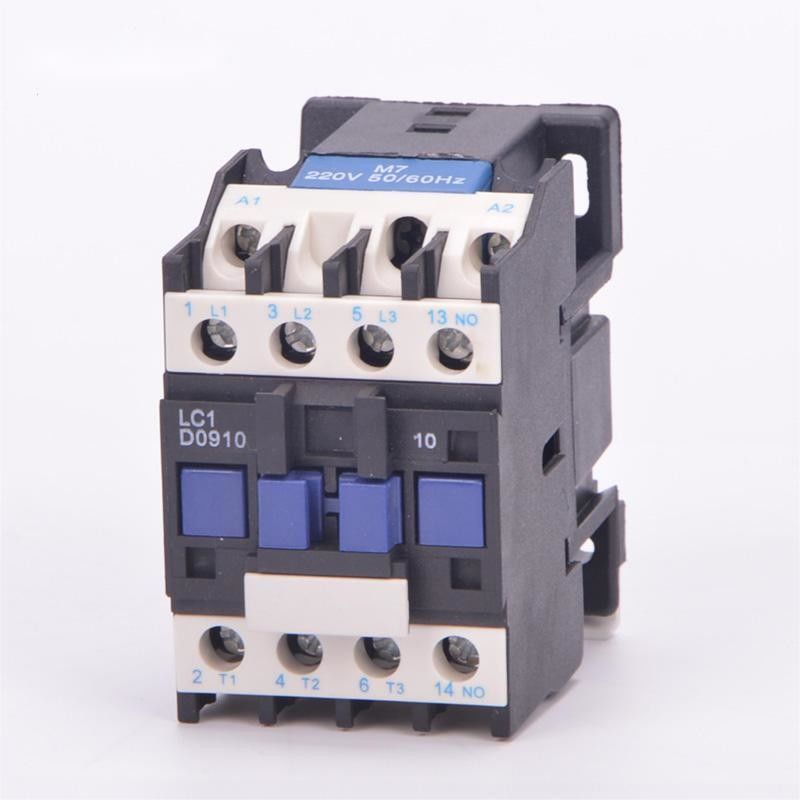

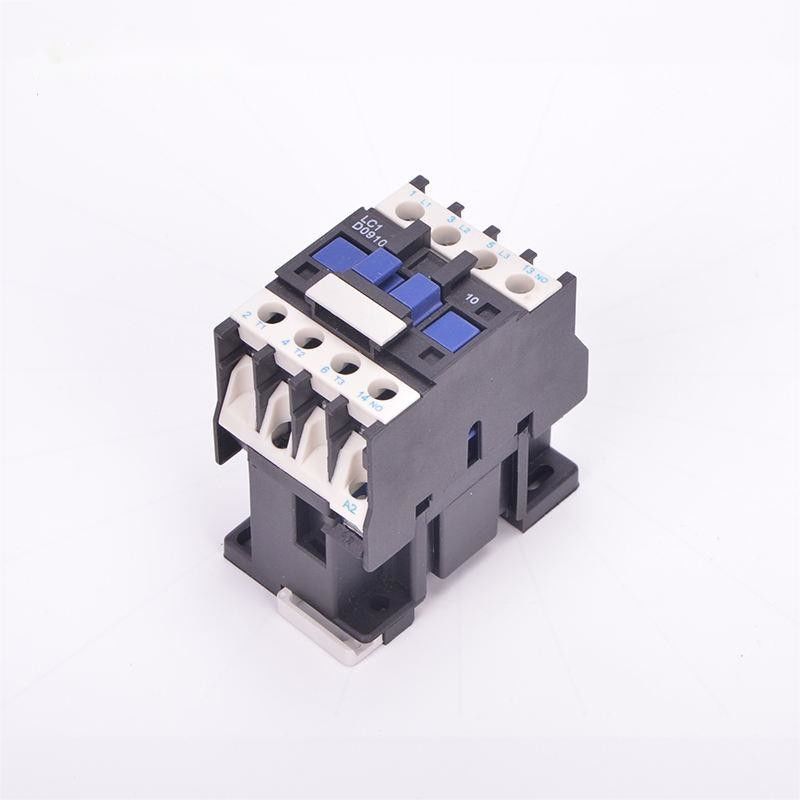

Contactor del cambio 60HZ del contactor 3P 4P 50 de 9A-95A General Electric
Uso:
El contactor de la CA de la serie del SC (en adelante contactor) es conveniente para usar en los circuitos hasta la CA clasificada del voltaje 690V 50 HERZIOS o 60 HERZIOS, corriente clasificada hasta 95A, para hacer, rompiendo, con frecuencia encendiendo y controlando el motor de CA. Combinado con la retransmisión termal, se convierte en el arrancador electromágnetico para proteger los circuitos de la sobrecarga.
Este contactor de la serie cumple con GB 14048, IEC60947-4-1
General:
altitud de la instalación del *The menos los de 2000m.
gama de temperaturas de alrededor del *The: de -5°C ~ +40°C.
*In la condición inexplosible. o sin la erosión adecuada y
destrucción del área conductora del gas y del polvo.
la lluvia y la nieve del *Without invaden.
* nivel 2. de la contaminación.
Modelo e implicación:
Parámetros principales y funcionamiento técnico:
| Tipo | SC09 | ||
| Calefacción clasificada (a) actual | 20 | ||
| Voltaje de aislamiento clasificado (v) | 690 | ||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | ||
| Capacidad de fabricación clasificada | 10le | ||
| Capacidad de fractura clasificada | 8le | ||
| Postes | 3 | ||
| Contacto auxiliar | NO/NC | ||
| A corto plazo soporte la corriente (A) | 10S | 72 | |
| Corriente de trabajo clasificada (A) | 380V | AC-3 | 9 |
| AC-4 | 3,5 | ||
| 660V | AC-3 | 6,6 | |
| AC-4 | 1,5 | ||
| Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V | 2,2 | |
| 380V | 4 | ||
| 660V | 5,5 | ||
| Frecuencia de la operación (times/h) | Vida eléctrica | AC-3 | 1200 |
| AC-4 | 300 | ||
| Vida mecánica | 3600 | ||
| Vida eléctrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vida mecánica (10000/times) | 1000 | ||
| Tipo equipado del fusible | RT16-20 | ||
| Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | |
| Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | |
| Liberación | (el 20%~75%) nosotros -5℃ | ||
| Poder medio de la bobina de la CA (VA) | Comienzo | 70 | |
| Custodia | 8 | ||
| Clase de la eficacia de poder | clase 3 | ||
| Pérdida termal (W) | 2~3 | ||
| Tiempo de la impulsión (ms) | Cierre | 12~25 | |
| Rotura | 5~20 | ||
| Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 |
| 2 palillos | 1~4 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | |
| 2 palillos | 1~2.5 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | |
| 2 palillos | 1~4 | ||
| Tamaño de sujeción del tornillo | M3.5 | ||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 | ||
| Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 |
| 2 palillos | 1~4 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | |
| 2 palillos | 1~2.5 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | |
| 2 palillos | 1~4 | ||
| Tamaño de sujeción del tornillo | M3.5 | ||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 |
||
Dimensión de la instalación:
| Un máximo | B máximo | C máxima | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
