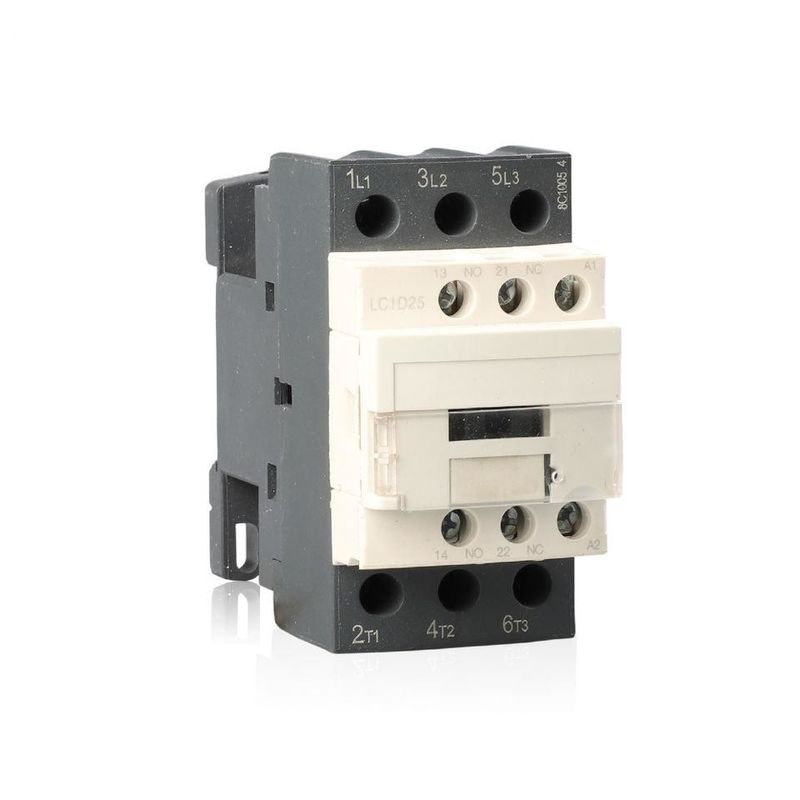

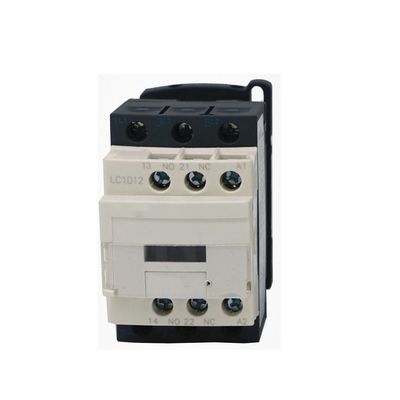

Contactor de CA de control de motor 18A trifásico 24V 110V 220V 380V 50 60Hz Bobina en contactores
Detalles generales:
Modelo e Implicación:
Principales parámetros y rendimiento técnico:
| Escribe | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Corriente nominal de calentamiento (A) | 20 | 20 | 25 | 32 | 40 | ||
| Tensión nominal de aislamiento (V) | 690 | ||||||
| Tensión nominal de resistencia al impacto (KV) | 6 | ||||||
| Capacidad nominal de fabricación | 10le | ||||||
| Capacidad de ruptura nominal | 8le | ||||||
| polacos | 3 | ||||||
| Contacto auxiliar | 1NA + 1NC | ||||||
| Corriente de resistencia de corta duración (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Corriente nominal de trabajo (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Capacidad AC-3 de la fase 3 motor jaula de ardilla (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Frecuencia de operación (veces/h) | Vida eléctrica | 1200 | 600 | ||||
| Vida mecánica | 3600 | ||||||
| Vida eléctrica AC-3 (10000/veces) | 100 | 100 | 100 | 100 | 80 | ||
| Vida mecánica (10000/veces) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Tipo de fusible equipado | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Tensión nominal de alimentación de control Us(V) | 50/60Hz | 12～480 | |||||
| Rango de operación | Tirar hacia adentro | (85 %～110 %) EE. UU. +40 ℃ | |||||
| Liberando | (20%～75%) EE. UU. -5 ℃ | ||||||
| Potencia media de la bobina de CA (VA) | comienzo | 70 | 110 | ||||
| Acuerdo | 8 | 11 | |||||
| Clase de eficiencia energética | clase 3 | ||||||
| Pérdida térmica (W) | 2～3 | 3～4 | |||||
| Tiempo de actuación (ms) | Cerca | 12～35 | |||||
| Romper | 5～20 | ||||||
| Cableado del circuito principal | alambre flexible sin frio presionar terminal (㎟) |
1 palo | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 2 palos | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| alambre flexible con frio presionar terminal (㎟) |
1 palo | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 palos | 1～2.5 | 1～2.5 | 1～4 | 1～4 | 1.5～6 | ||
| Alambre duro (㎟) | 1 palo | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 2 palos | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| Tamaño del tornillo de fijación | M3.5 | M4 | |||||
| Par de apriete (Nm) | 0.8 | 1.2 | |||||
| Cableado de bucle de control | alambre flexible sin frio presionar terminal (㎟) |
1 palo | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 palos | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| alambre flexible con frio presionar terminal (㎟) |
1 palo | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 palos | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| Alambre duro (㎟) | 1 palo | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 palos | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Tamaño del tornillo de fijación | M3.5 | ||||||
| Par de apriete (Nm) | 0.8 | ||||||
Dimensión del aspecto y de la instalación:
Dimensión de instalación:
| Escribe | un máximo | B máx. | C máx. | a | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
