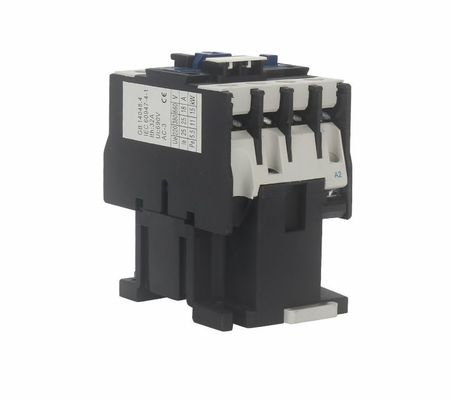

fase magnética 3 postes eléctricos del contactor 3 de la CA del carril del dinar 40A
Uso:
El contactor de la CA de la serie del SC (en adelante contactor) es conveniente para usar en los circuitos hasta la CA clasificada del voltaje 690V 50 HERZIOS o 60 HERZIOS, corriente clasificada hasta 95A, para hacer, rompiendo, con frecuencia encendiendo y controlando el motor de CA. Combinado con la retransmisión termal, se convierte en el arrancador electromágnetico para proteger los circuitos de la sobrecarga.
Este contactor de la serie cumple con GB 14048, IEC60947-4-1
Modelo e implicación:
Parámetros principales y funcionamiento técnico:
| Tipo | SC25 | ||
| Calefacción clasificada (a) actual | 40 | ||
| Voltaje de aislamiento clasificado (v) | 690 | ||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | ||
| Capacidad de fabricación clasificada | 10le | ||
| Capacidad de fractura clasificada | 8le | ||
| Postes | 3 | ||
| Contacto auxiliar | NO/NC | ||
| A corto plazo soporte la corriente (A) | 10S | 200 | |
| Corriente de trabajo clasificada (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Frecuencia de la operación (times/h) | Vida eléctrica | AC-3 | 600 |
| AC-4 | 300 | ||
| Vida mecánica | 3600 | ||
| Vida eléctrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vida mecánica (10000/times) | 1000 | ||
| Tipo equipado del fusible | RT16-40 | ||
| Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | |
| Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | |
| Liberación | (el 20%~75%) nosotros -5℃ | ||
| Poder medio de la bobina de la CA (VA) | Comienzo | 110 | |
| Custodia | 11 | ||
| Clase de la eficacia de poder | clase 3 | ||
| Pérdida termal (W) | 3~4 | ||
| Tiempo de la impulsión (ms) | Cierre | 12~25 | |
| Rotura | 5~20 | ||
| Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1.5~10 |
| 2 palillos | 1.5~6 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~6 | |
| 2 palillos |
1~4 |
||
| Alambre duro (㎟) | 1 palillo | 1.5~6 | |
| 2 palillos |
1.5~6 |
||
| Tamaño de sujeción del tornillo | M4 | ||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 1,2 | ||
| Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 |
| 2 palillos | 1~4 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | |
| 2 palillos | 1~2.5 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | |
| 2 palillos | 1~4 | ||
| Tamaño de sujeción del tornillo | M3.5 | ||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 |
||
Condición del funcionamiento y de la instalación:
Temperatura del aire ambiente: -5℃--+40℃ y media no más que +35℃ en el plazo de 24 horas;
Altitud: ≤ los 2000m;
Condición del aire: cuando la temperatura más alta es +40℃, la humedad relativa del aire no es el hasta 50%, pero la humedad más alta se permite en una temperatura más baja. Gusto, humedad del 90% en 20℃. El rocío condensado se debe considerar cuándo en una temperatura más baja;
Grado de contaminación: Clase 3
Categoría de la instalación: III
Grado de la protección: IP20
Condición de la instalación: el ángulo de la pendiente entre el lado de la instalación y el lado vertical no debe ser más que ±5℃
Impacto y vibrattion: el contactor debe ser instalado y actuar dadas las circunstancias de ninguna sacudida, impacto y vibración obvios.
Característica de la estructura:
Puede ser instalado con los contactos auxiliares bloque, retransmisión del tiempo y bloque actual-limitado de los contactos, y retransmisión termal, después para ser otros productos derivados;
Este contactor de la serie tiene pequeño volumen, ligero, menos apagón, larga vida y caja fuerte y confiabilidad etc;
El contactor se puede equipar del contacto auxiliar 1NO o del contacto auxiliar 1NC (menos que 32A), y del contacto auxiliar auxiliar de 1NO contact+1NC (más que 40A). Además, puede ser equipado del bloque auxiliar del contactor F4 (2blocks o 4blocks);

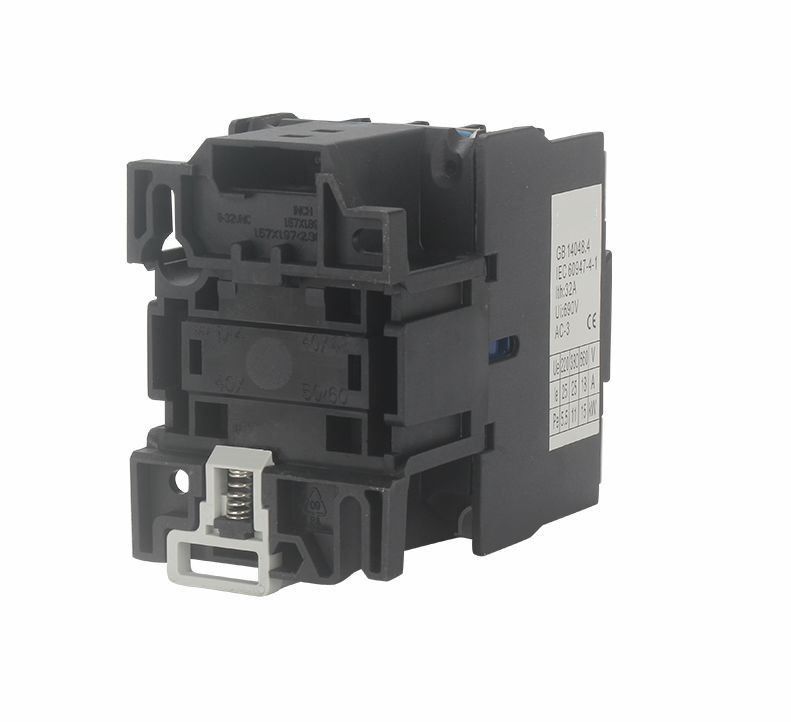

Además del tornillo del uso a instalar, el contactor se puede apretar con el carril de instalación estándar de 35m m (sc09~95) y el carril de instalación estándar de 75m m (SC40~95)
Dimensión de la instalación:
| Un máximo | B máximo | C máxima | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
