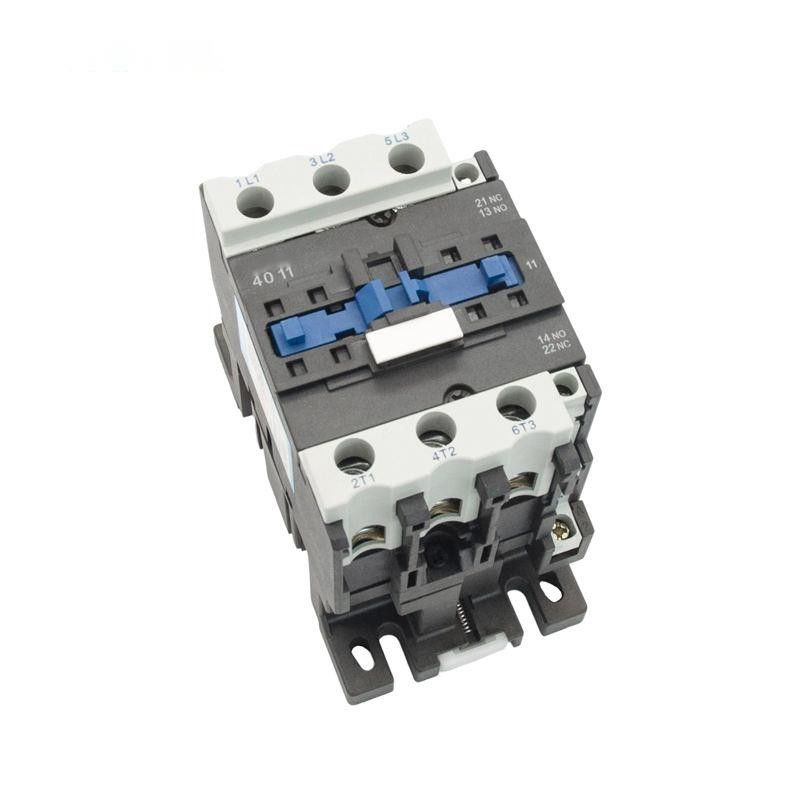

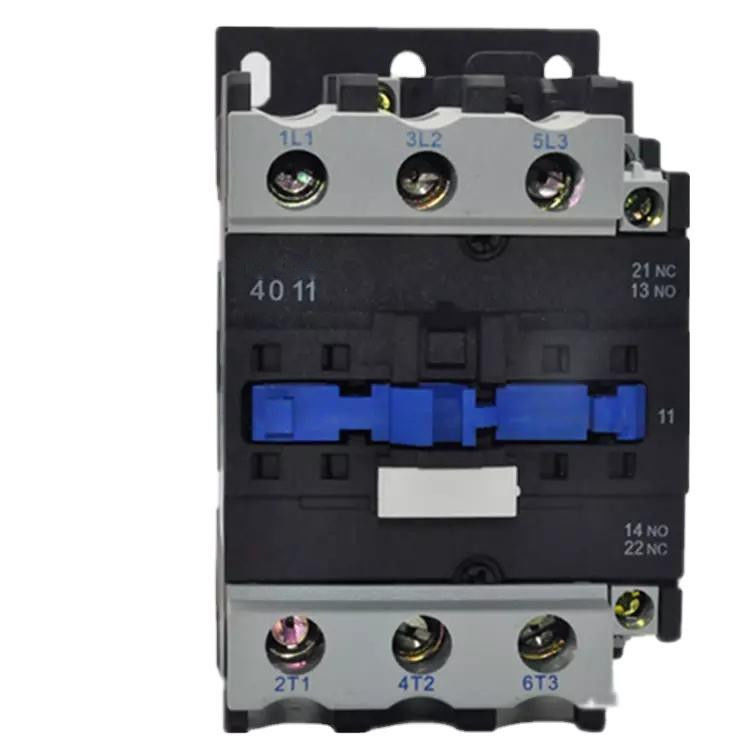

Interruptor magnético de la CA LC1-D del contactor 20A 25A 40A 125A 660V de la CA CJX2
Uso:
Los contactores de la CA de la serie del SC son convenientes para usar en el circuito hasta la CA clasificada 50/60Hz, corriente clasificada del voltaje 660V hasta 95A, para hacer, rompiendo, con frecuencia encendiendo y controlando el motor de CA. Combinando con el dispositivo auxiliar etc. del bloque del contacto, del retraso del contador de tiempo y el máquina-entrelazar.
Modelo e implicación:
Parámetros principales y funcionamiento técnico:
Tipo | SC40 | SC50 | SC65 | ||
Calefacción clasificada (a) actual | 60 | 80 | 80 | ||
Voltaje de aislamiento clasificado (v) | 690 | 690 | 690 | ||
El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | 6 | 6 | ||
Capacidad de fabricación clasificada | 10le | 10le | 10le | ||
Capacidad de fractura clasificada | 8le | 8le | 8le | ||
Postes | 3 | 3 | 3 | ||
Contacto auxiliar | NO+NC | NO+NC | NO+NC | ||
A corto plazo soporte la corriente (A) | 10S | 320 | 400 | 520 | |
Corriente de trabajo clasificada (A) | 380V | AC-3 | 40 | 50 | 65 |
AC-4 | 18,5 | 24 | 28 | ||
660V | AC-3 | 34 | 39 | 42 | |
AC-4 | 9 | 12 | 14 | ||
Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V | 11 | 15 | 18,5 | |
380V | 18,5 | 22 | 30 | ||
660V | 30 | 37 | 37 | ||
Frecuencia de la operación (times/h) | Vida eléctrica | AC-3 | 600 | 600 | 600 |
AC-4 | 300 | 300 | 300 | ||
Vida mecánica | 3600 | 3600 | 3600 | ||
Vida eléctrica (10000/times) | AC-3 | 80 | 60 | 60 | |
AC-4 | 15 | 15 | 15 | ||
Vida mecánica (10000/times) | 800 | 800 | 800 | ||
Tipo equipado del fusible | RT16-63 | RT16-80 | RT16-80 | ||
Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | (el 85%~110%) nosotros +40℃ | (el 85%~110%) nosotros +40℃ | |
Liberación | (el 20%~75%) nosotros -5℃ | (el 20%~75%) nosotros -5℃ | (el 20%~75%) nosotros -5℃ | ||
Poder medio de la bobina de la CA (VA) | Comienzo | 200 | 200 | 200 | |
Custodia | 20 | 20 | 20 | ||
Clase de la eficacia de poder | clase 3 | clase 3 | clase 3 | ||
Pérdida termal (W) | 6~10 | 6~10 | 6~10 | ||
Tiempo de la impulsión (ms) | Cierre | 20~25 | 20~25 | 20~25 | |
Rotura | 8~15 | 8~15 | 8~15 | ||
Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 2.5~25 | 2.5~25 | 2.5~25 |
2 palillos | 2.5~16 | 2.5~16 | 2.5~16 | ||
alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | |
2 palillos | 2.5~10 | 2.5~10 | 2.5~10 | ||
Alambre duro (㎟) | 1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | |
2 palillos | 2.5~16 | 2.5~16 | 2.5~16 | ||
Tamaño de sujeción del tornillo | M8 | M8 | M8 | ||
Apretando el esfuerzo de torsión de sujeción (N.m) | 3,5 | 3,5 | 3,5 | ||
Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 |
2 palillos | 1~4 | 1~4 | 1~4 | ||
alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 | |
2 palillos | 1~2.5 | 1~2.5 | 1~2.5 | ||
Alambre duro (㎟) | 1 palillo | 1~4 | 1~4 | 1~4 | |
2 palillos | 1~4 | 1~4 | 1~4 | ||
Tamaño de sujeción del tornillo | M3.5 | M3.5 | M3.5 | ||
Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 | 0,8 | 0,8 |
Característica de la estructura:
Uso: Contactos auxiliares bloque, retransmisión del tiempo y bloque actual-limitado de los contactos, y retransmisión termal, después ser otros productos derivados;
Característica: pequeños volumen, ligeros, menos apagón, larga vida y caja fuerte y confiabilidad etc;
Instalación: El carril de instalación estándar de 35m m (sc09~95) y el carril de instalación estándar de 75m m (SC40~95), o tornillos
El contactor se puede equipar del contacto auxiliar 1NO o del contacto auxiliar 1NC (menos que 32A), y del contacto auxiliar auxiliar de 1NO contact+1NC (más que 40A). Además, puede ser equipado del bloque auxiliar del contactor F4 (2blocks o 4blocks);
Dimensión de la instalación:
Un máximo | B máximo | C máxima | a | b | ∅ |
77 | 129 | 116 | 40 | 100/110 | 6,5 |
FAQ:
1. ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer una muestra libre dependiendo de tipos de producto.
2. ¿Podemos imprimir nuestro nombre del logotipo/de la página web/de compañía en productos?
Sí, el OEM y el ODM están disponibles
3. ¿Cuál es el plazo de ejecución para la orden regular?
7-15 días para la cantidad de la orden menos que 2000pcs; Para más cantidad, podemos negociar sobre ella.
4. ¿Usted examina los productos finales?
Nuestra autoinspección del products100% y prueba antes de embalar
5. ¿Cuál es su producto principal?
Nuestros productos principales incluyen cContactors y el disyuntor. También tenemos otro aparato de la baja tensión como nuestros productos de menor importancia.
6. ¿Cómo sobre condiciones de pago?
depósito del 30%, el equilibrio del pago del resto contra copia de B/L.
