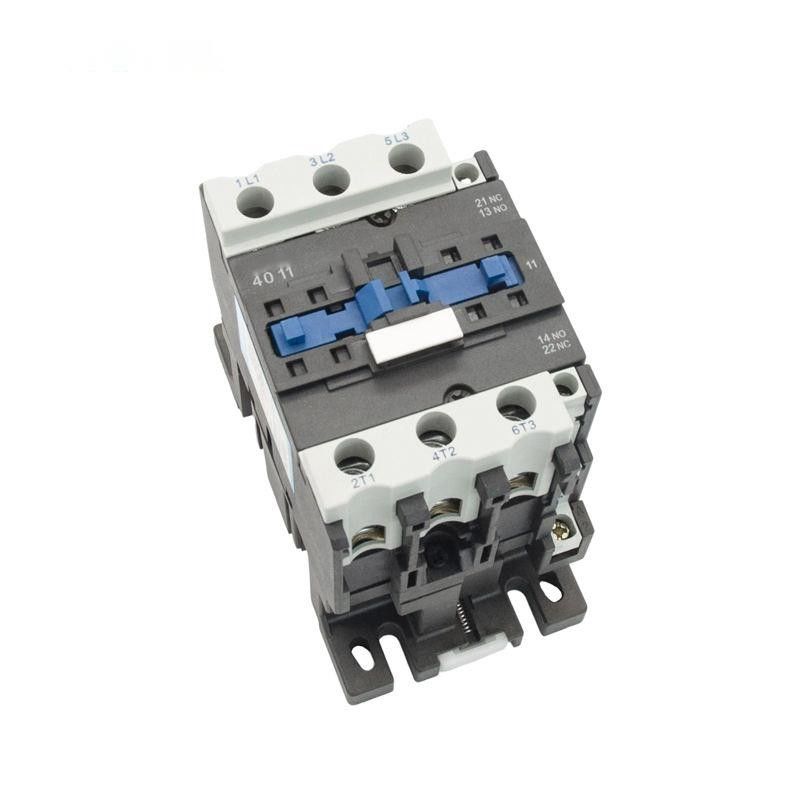

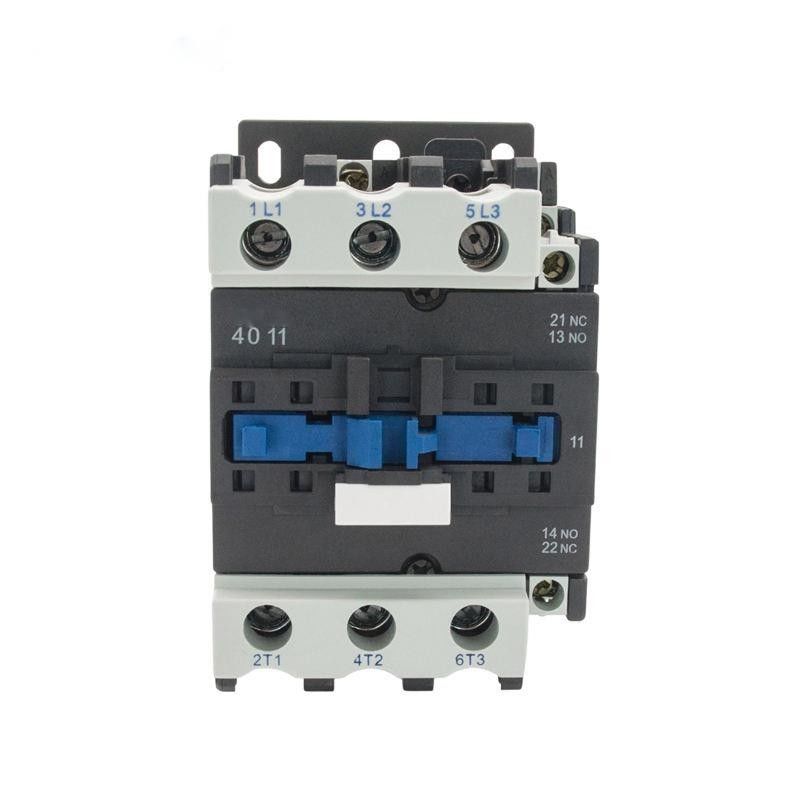

Baja CA magnética 50/60Hz 220V 380V 400V 500V 9A-95A de los contactores de la tensión 60A
Uso:
El contactor de la CA de la serie del SC (en adelante contactor) es conveniente para usar en los circuitos hasta la CA clasificada del voltaje 690V 50 HERZIOS o 60 HERZIOS, corriente clasificada hasta 95A, para hacer, rompiendo, con frecuencia encendiendo y controlando el motor de CA. Combinado con la retransmisión termal, se convierte en el arrancador electromágnetico para proteger los circuitos de la sobrecarga.
Este contactor de la serie cumple con GB 14048, IEC60947-4-1
Modelo e implicación:
Parámetros principales y funcionamiento técnico:
Tipo | SC40 | SC50 | SC65 | ||
Calefacción clasificada (a) actual | 60 | 80 | 80 | ||
Voltaje de aislamiento clasificado (v) | 690 | 690 | 690 | ||
El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | 6 | 6 | ||
Capacidad de fabricación clasificada | 10le | 10le | 10le | ||
Capacidad de fractura clasificada | 8le | 8le | 8le | ||
Postes | 3 | 3 | 3 | ||
Contacto auxiliar | NO+NC | NO+NC | NO+NC | ||
A corto plazo soporte la corriente (A) | 10S | 320 | 400 | 520 | |
Corriente de trabajo clasificada (A) | 380V | AC-3 | 40 | 50 | 65 |
AC-4 | 18,5 | 24 | 28 | ||
660V | AC-3 | 34 | 39 | 42 | |
AC-4 | 9 | 12 | 14 | ||
Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V | 11 | 15 | 18,5 | |
380V | 18,5 | 22 | 30 | ||
660V | 30 | 37 | 37 | ||
Frecuencia de la operación (times/h) | Vida eléctrica | AC-3 | 600 | 600 | 600 |
AC-4 | 300 | 300 | 300 | ||
Vida mecánica | 3600 | 3600 | 3600 | ||
Vida eléctrica (10000/times) | AC-3 | 80 | 60 | 60 | |
AC-4 | 15 | 15 | 15 | ||
Vida mecánica (10000/times) | 800 | 800 | 800 | ||
Tipo equipado del fusible | RT16-63 | RT16-80 | RT16-80 | ||
Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | (el 85%~110%) nosotros +40℃ | (el 85%~110%) nosotros +40℃ | |
Liberación | (el 20%~75%) nosotros -5℃ | (el 20%~75%) nosotros -5℃ | (el 20%~75%) nosotros -5℃ | ||
Poder medio de la bobina de la CA (VA) | Comienzo | 200 | 200 | 200 | |
Custodia | 20 | 20 | 20 | ||
Clase de la eficacia de poder | clase 3 | clase 3 | clase 3 | ||
Pérdida termal (W) | 6~10 | 6~10 | 6~10 | ||
Tiempo de la impulsión (ms) | Cierre | 20~25 | 20~25 | 20~25 | |
Rotura | 8~15 | 8~15 | 8~15 | ||
Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 2.5~25 | 2.5~25 | 2.5~25 |
2 palillos | 2.5~16 | 2.5~16 | 2.5~16 | ||
alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | |
2 palillos | 2.5~10 | 2.5~10 | 2.5~10 | ||
Alambre duro (㎟) | 1 palillo | 2.5~25 | 2.5~25 | 2.5~25 | |
2 palillos | 2.5~16 | 2.5~16 | 2.5~16 | ||
Tamaño de sujeción del tornillo | M8 | M8 | M8 | ||
Apretando el esfuerzo de torsión de sujeción (N.m) | 3,5 | 3,5 | 3,5 | ||
Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 |
2 palillos | 1~4 | 1~4 | 1~4 | ||
alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | 1~4 | 1~4 | |
2 palillos | 1~2.5 | 1~2.5 | 1~2.5 | ||
Alambre duro (㎟) | 1 palillo | 1~4 | 1~4 | 1~4 | |
2 palillos | 1~4 | 1~4 | 1~4 | ||
Tamaño de sujeción del tornillo | M3.5 | M3.5 | M3.5 | ||
Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 | 0,8 | 0,8 |
Característica de la estructura:
Uso: Contactos auxiliares bloque, retransmisión del tiempo y bloque actual-limitado de los contactos, y retransmisión termal, después ser otros productos derivados;
Característica: pequeños volumen, ligeros, menos apagón, larga vida y caja fuerte y confiabilidad etc;
Instalación: El carril de instalación estándar de 35m m (sc09~95) y el carril de instalación estándar de 75m m (SC40~95), o tornillos
El contactor se puede equipar del contacto auxiliar 1NO o del contacto auxiliar 1NC (menos que 32A), y del contacto auxiliar auxiliar de 1NO contact+1NC (más que 40A). Además, puede ser equipado del bloque auxiliar del contactor F4 (2blocks o 4blocks);
Dimensión de la instalación:
Un máximo | B máximo | C máxima | a | b | ∅ |
77 | 129 | 116 | 40 | 100/110 | 6,5 |
FAQ:
1. ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer una muestra libre dependiendo de tipos de producto.
2. ¿Podemos imprimir nuestro nombre del logotipo/de la página web/de compañía en productos?
Sí, el OEM y el ODM están disponibles
3. ¿Cuál es el plazo de ejecución para la orden regular?
7-15 días para la cantidad de la orden menos que 2000pcs; Para más cantidad, podemos negociar sobre ella.
4. ¿Usted examina los productos finales?
Nuestra autoinspección del products100% y prueba antes de embalar
5. ¿Cómo sobre condiciones de pago?
depósito del 30%, el equilibrio del pago del resto contra copia de B/L.
