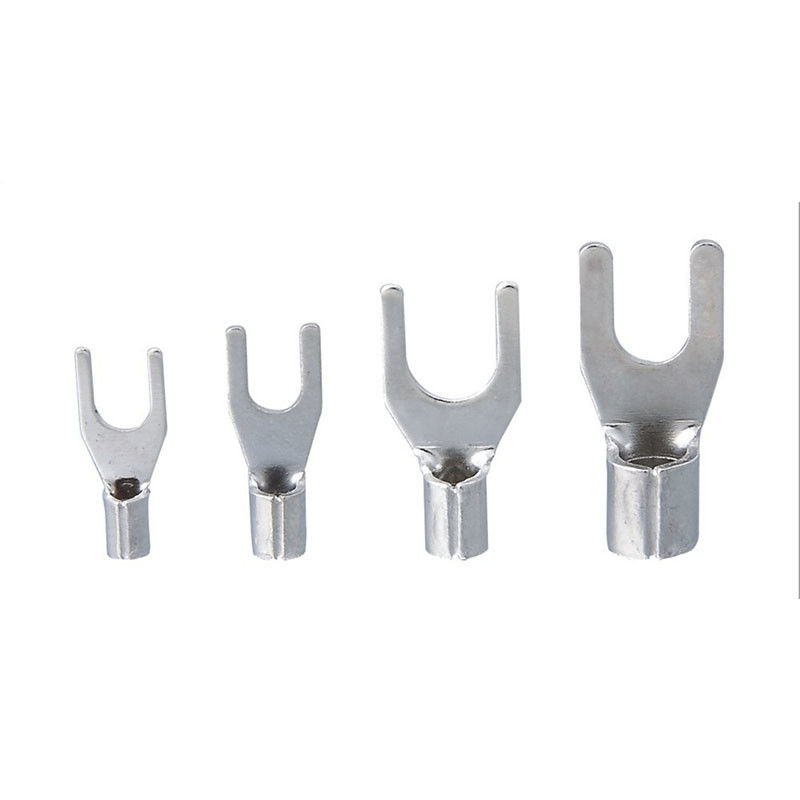

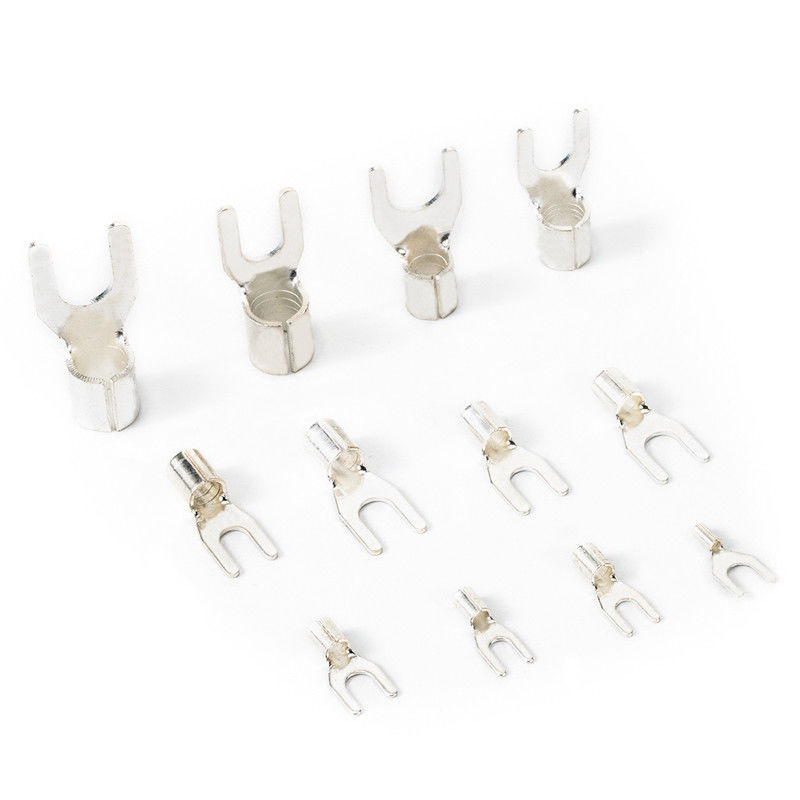

Terminal terminal No-aislado desnudo de la pala del conector del alambre de la encrespadura Y del TU de la serie de SNB
| Tipo | Terminales no-aislados desnudos de la espada de la encrespadura |
| Nombre de producto | TU (serie de SNB) |
| A.W.G | 22-16, 16-14, 14-12, 12-10, 8-4 |
| Material del metal | Latón y cobre |
| Uso | El prensar del alambre |
Gama del alambre: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
| Artículo no. | Tamaño del perno prisionero | Dimensión (milímetros) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB1.25-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 3,4 | 1,7 |
| SNBS1.25-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
| SNBL1.25-3.5 | #6 | 3,7 | 6,4 | 16,0 | 6,5 | |||
| SNBS1.25-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
| SNBM1.25-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
| SNBL1.25-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
| SNBS1.25-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
| SNBL1.25-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
| SNBS1.25-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
| SNBL1.25-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
| SNB1.25-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Gama del alambre: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
| Artículo no. | Tamaño del perno prisionero | Dimensión (milímetros) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB2-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 4,1 | 2,3 |
| SNBS2-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
| SNBL2-3.5 | #6 | 3,7 | 6,0 | 16,0 | 6,5 | |||
| SNBS2-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
| SNBM2-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
| SNBL2-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
| SNBS2-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
| SNBL2-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
| SNBS2-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
| SNBL2-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
| SNB2-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Gama del alambre: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
| Artículo no. | Tamaño del perno prisionero | Dimensión (milímetros) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB3.5-3 | #4 | 3,2 | 5,7 | 18,3 | 7,0 | 6,0 | 5,0 | 3,0 |
| SNB3.5-4 | #8 | 4,3 | 8,0 | 18,3 | 7,0 | |||
| SNB3.5-5 | #10 | 5,3 | 8,0 | 18,3 | 7,0 | |||
| SNB3.5-6 | 1/4 | 6,4 | 12,0 | 21,5 | 12,1 | |||
Gama del alambre: 4-6㎜ ², A.W.G: 12~10, Imax=48A
| Artículo no. | Tamaño del perno prisionero | Dimensión (milímetros) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB5.5-3.5 | #6 | 3,7 | 8,3 | 19,5 | 7,5 | 6,8 | 5,6 | 3,4 |
| SNBS5.5-4 | #8 | 4,3 | 8,3 | 19,5 | 7,5 | |||
| SNBL5.5-4 | #8 | 4,3 | 9,0 | 19,5 | 7,5 | |||
| SNB5.5-5 | #10 | 5,3 | 9,0 | 19,5 | 7,5 | |||
| SNBS5.5-6 | 1/4 | 6,4 | 9,0 | 19,5 | 7,5 | |||
| SNBL5.5-6 | 1/4 | 6,4 | 12,0 | 25,5 | 12,0 | |||
| SNB5.5-8 | 5/16 | 8,4 | 14,0 | 24,5 | 11,5 | |||
Gama del alambre: 6-25㎜ ², A.W.G: 8~4
| Artículo no. | Tamaño del perno prisionero | Dimensión (milímetros) | Imax | ||||||
| d2 | B | L | F | E | D∅ | d∅ | |||
| SNB8-4 | #8 | 4,3 | 8,7 | 23,0 | 6,0 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-5 | #10 | 5,3 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-6 | 1/4 | 6,4 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-8 | 5/16 | 8,4 | 14,5 | 28,0 | 8,3 | 8,5 | 7,2 | 4,5 | 62A |
| SNB14-6 | 1/4 | 6,4 | 12,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
| SNB14-8 | 5/16 | 8,4 | 14,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
| SNB22-8 | 5/16 | 8,4 | 14,0 | 34,5 | 9,0 | 12,0 | 11,5 | 7,7 | 115A |
FAQ:
1. ¿Es usted fábrica o empresa comercial?
Sí, somos fabricante en Wenzhou, China. Podemos darle el precio competitivo y después de servicio de venta.
2. ¿Podría imprimir mi propio logotipo en el bolso?
Sí, su logotipo se puede imprimir como su demanda. podemos ofrecer servicio del OEM.
3. ¿Cuál es el plazo de ejecución para la orden regular?
7-15 días como cantidad de la orden
4. ¿Puede usted proporcionar muestras? ¿Están las muestras libres?
Sí, las muestras se pueden proporcionar los fletes para ser recoger.
5. ¿Podría usted cambiar el tamaño para el cliente?
Sí, los tamaños se pueden modificar para requisitos particulares, para más detalles, nos entran en contacto con por favor libremente.
¿6.Do usted prueba todas sus mercancías antes de entrega?
Sí, tenemos prueba del 100% antes de entrega
7. ¿Cómo sobre el servicio de la después-venta?
Se da la bienvenida cualquier comentario, nosotros solucionará sus problemas del uso.
