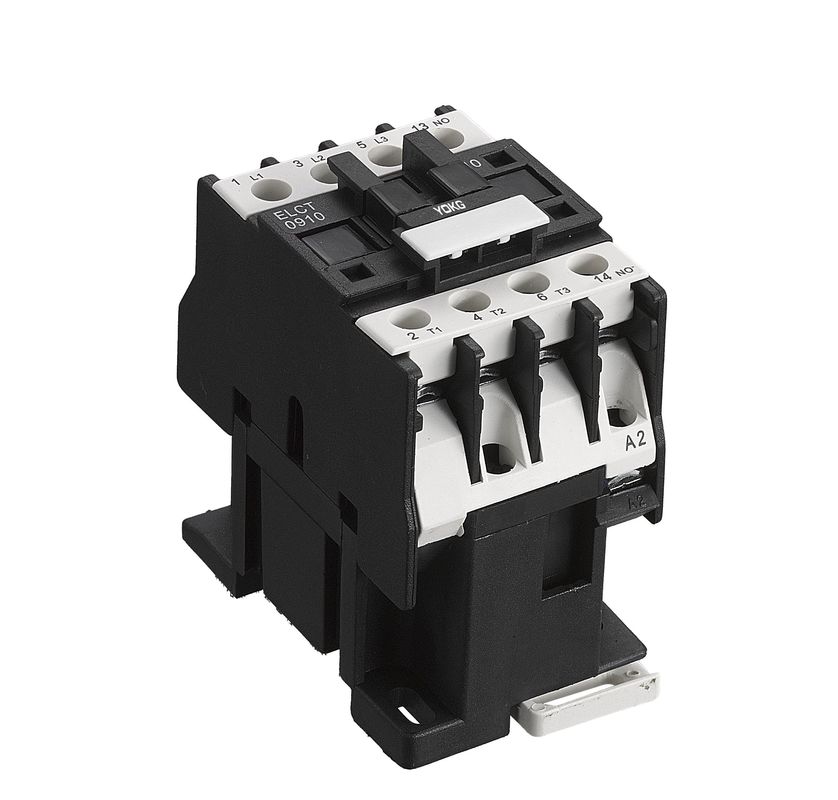

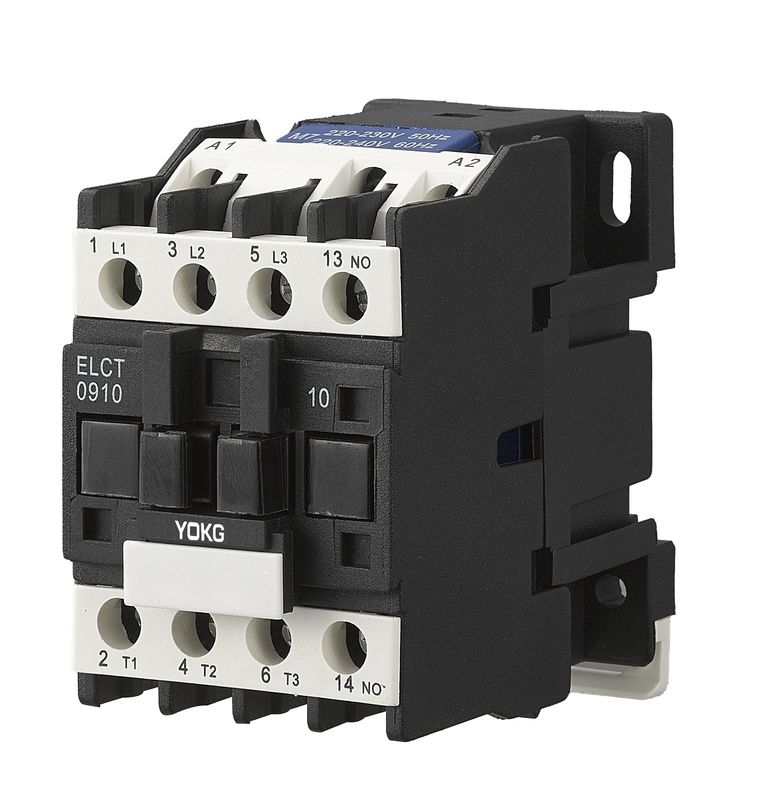

220V bobina eléctrica magnética 110V del contactor 0910 de poste AC3 AC4 del contactor 3
Características:
Instalación: Instalación del carril/del tornillo del dinar
Certificación: CE, CB, TUV
Estándar: IEC 60947-1, IEC 60947-4-1
Frecuencia de la operación: 300-1200 veces/hora
Temperatura ambiente: -5℃~+40℃
Grado de la protección: IP20
Categoría de la instalación: III
Grado de contaminación: Clase 3
Altitud: ≤ los 2000m
Parámetros principales y funcionamiento técnico:
Tipo | SC09 | ||
Calefacción clasificada (a) actual | 20 | ||
Voltaje de aislamiento clasificado (v) | 690 | ||
El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | ||
Capacidad de fabricación clasificada | 10le | ||
Capacidad de fractura clasificada | 8le | ||
Postes | 3 | ||
Contacto auxiliar | NO/NC | ||
A corto plazo soporte la corriente (A) | 10S | 72 | |
Corriente de trabajo clasificada (A) | 380V | AC-3 | 9 |
AC-4 | 3,5 | ||
660V | AC-3 | 6,6 | |
AC-4 | 1,5 | ||
Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V | 2,2 | |
380V | 4 | ||
660V | 5,5 | ||
Frecuencia de la operación (times/h) | Vida eléctrica | AC-3 | 1200 |
AC-4 | 300 | ||
Vida mecánica | 3600 | ||
Vida eléctrica (10000/times) | AC-3 | 100 | |
AC-4 | 20 | ||
Vida mecánica (10000/times) | 1000 | ||
Tipo equipado del fusible | RT16-20 | ||
Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | |
Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | |
Liberación | (el 20%~75%) nosotros -5℃ | ||
Poder medio de la bobina de la CA (VA) | Comienzo | 70 | |
Custodia | 8 | ||
Clase de la eficacia de poder | clase 3 | ||
Pérdida termal (W) | 2~3 | ||
Tiempo de la impulsión (ms) | Cierre | 12~25 | |
Rotura | 5~20 | ||
Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 |
2 palillos | 1~4 | ||
alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | |
2 palillos |
1~2.5 |
||
Alambre duro (㎟) | 1 palillo | 1~4 | |
2 palillos |
1~4 |
||
Tamaño de sujeción del tornillo | M3.5 | ||
Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 | ||
Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 |
2 palillos | 1~4 | ||
alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | |
2 palillos | 1~2.5 | ||
Alambre duro (㎟) | 1 palillo | 1~4 | |
2 palillos | 1~4 | ||
Tamaño de sujeción del tornillo | M3.5 | ||
Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 |
Dimensión de la instalación:
Un máximo | B máximo | C máxima | a | b | ∅ |
57 | 86 | 95 | 40 | 48 | 4,5 |
FAQ:
1. ¿Podría tener precios de sus productos?
Bien agradable. Por favor no dude en enviarnos cualquier investigación. Usted conseguirá nuestra contestación en 24 horas. O usted puede entrarnos en contacto con por Whatsapp si allí nosotros cualquier materia urgente.
2. ¿Podemos imprimir nuestro nombre del logotipo/de la página web/de compañía en productos?
Sí, el OEM y el ODM están disponibles.
3. ¿Cuál es el plazo de ejecución para la orden regular?
7-15 días para la cantidad de la orden menos que 2000pcs. Para más cantidad, podemos negociar sobre ella.
4. ¿Usted examina los productos finales?
Nuestra autoinspección 100% de los productos y prueba antes de embalar.
5. ¿Cómo sobre condiciones de pago?
La orden estándar podía pagar por T/T, L/C, pequeña orden podía apoyar Western Union
¿6.Do usted examina los productos finales?
Nuestra autoinspección del products100% y prueba antes de embalar
