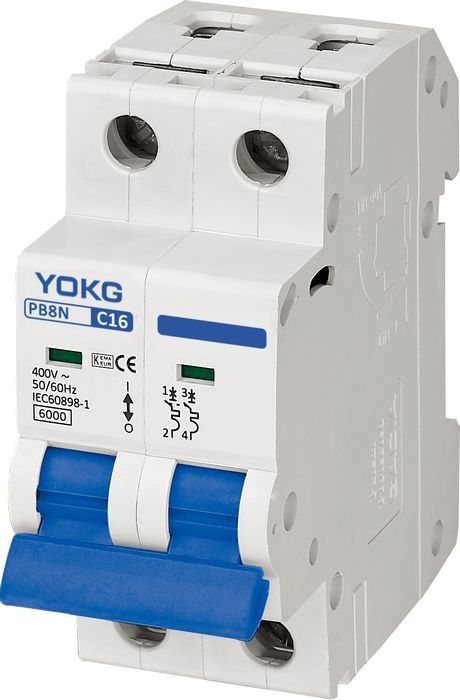

2p 40 amperio Mcb IEC60898-1 230/400V disyuntor de 50/60 herzios 1A-63amp
General:
|
Nombre de producto: |
Disyuntor miniatura/MCB |
|
Tipo: |
Mini |
|
LCU clasificada de la capacidad del cortocircuito (v) |
B, C, D |
|
Voltaje clasificado: |
230V/400VAC |
|
Corriente clasificada: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Fractura de capacidad: |
6KA |
|
Frecuencia clasificada: |
50/60Hz |
|
Número de postes: |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
|
Altitud: |
≤2000m |
|
Temperatura del ambiente: |
-5~40℃ |
|
Estándar: |
IEC/EN 60898-1 |
|
Tipo de la protección: |
protección contra sobrecarga, protección del cortocircuito |
|
Tipo que dispara: |
tipo termal |
|
Plazo: |
Carril del dinar del TH 35m m |
|
Conexión de capacidad: |
² de ≤25mm |
|
Uso: |
Cortocircuite la protección, función del aislamiento, protección contra sobrecarga
|
Característica que dispara instantánea:
El disyuntor PB8 se diseña para la protección de los circuitos de la distribución y de rama, teniendo diversa carga;
Curva B del ♦----El dispositivo no debe trabajar en 0,1 segundos en la corriente 3 adentro; en la corriente 5 en debe trabajar en menos que 0.1S
Curva C del ♦---- El dispositivo no debe trabajar en 0,1 segundos en la corriente 5 adentro; en la corriente 10 en debe trabajar en menos que 0.1S
Curva D del ♦---- El dispositivo no debe trabajar en 0,1 segundos en la corriente 10 adentro; en la corriente 20 en debe trabajar en menos que 0.1S
Características de funcionamiento de la sobreintensidad de corriente:
| No. | Corriente clasificada del lanzamiento (a) | Estado inicial | Corriente de la prueba | Tiempo especificado | Resulte para ser obtenido | Observaciones |
| 1 | 1~63 | estado del código | 1,13 adentro | ≤ 1h de t | No-viaje | |
| 2 | 1~63 | sobre la prueba anterior | 1,45 adentro | t < 1h | viaje | determinación actual hasta valor especificado constantemente en 5s |
| 3 | En el ≤ 32 | estado del código | 2,55 adentro | 1s <t <60s | viaje | |
| En > 32 | estado del código | 2,55 adentro | 1s <t <120s | viaje | ||
| 4 | 1~63 | estado del código | 3 adentro | t ≤0.1s | No-viaje | A |
| 1~63 | estado del código | 5 adentro | t <0.1s | viaje | A | |
| 1~63 | estado del código | 5 adentro | t ≤0.1s | No-viaje | C | |
| 1~63 | estado del código | 10 adentro | t <0.1s | viaje | C | |
| 1~63 | estado del código | 10 adentro | t ≤0.1s | No-viaje | Tipo de D | |
| 1~63 | estado del código | 20 adentro | t <0.1s | viaje | Tipo de D |
El número de postes:
Dimensiones:
Especificaciones:
| Actual clasificado (A) adentro | 1-63 |
| Frecuencia clasificada (herzios) | 50/60 |
| Voltaje de trabajo clasificado (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Voltaje aislado clasificado (V) Ui | 500 |
| El impulso soporta el voltaje (kilovoltio) Uimp | 6 |
| Cortocircuito clasificado que rompe al Icn de la capacidad (KA) | 6 |
| Tipo que dispara instantáneo | B, C, D |
| Voltaje de trabajo máximo Umax | 440 |
| Voltaje de trabajo mínimo Umin | 12 |
| Voltaje dieléctrico de la prueba (kilovoltios) | 2 |
| Valor estándar mecánico de la vida de servicio | 10000 |
| (OC) valor estándar eléctrico | 4000 |
| Conexión e instalación: | |
| Grado de la protección todos los lados | IP40 |
| Terminal de la conexión | IP20 |
| Alambre (㎟) | 16 |
| Barra de distribución (㎟) | 25 |
| Montaje | Cable/barra de distribución |
| Grado de contaminación | 2 |
| Refiérase a la temperatura para fijar del elemento termal (el ℃) | 30 |
| Temperatura de almacenamiento (℃) | -25℃~+70℃ |
| Ajuste del esfuerzo de torsión | 3,0 |
| Conexión | Superior e inferior |
| Dimensiones (milímetros) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b (1P/2P/3P/4P) |
87/87/87/87 |
| (WxHxL) c (1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
