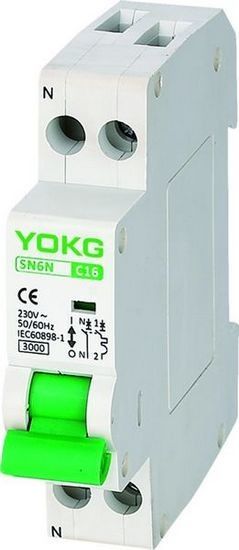

1P N SN6N Mini Circuit Breaker pequeño viaje magnético 3KA de 40 amperios

100PCS
MOQ
Negotiable
Precio
1P N SN6N Mini Circuit Breaker pequeño viaje magnético 3KA de 40 amperios
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Fractura de capacidad: 3KA
Postes: 1P+N
Estándar: IEC/EN60898-1, IEC/EN 60947-2
Corriente clasificada: 1A, 6A, 10A, 15A, 20A, 25A, 32A, 40A
Tipo de conexión terminal: Cable, barra de distribución
Tipo: Disyuntor miniatura
Protección contra sobrecarga:
Vida mecánica: 10000
Alta luz:

3KA Mini Circuit Breaker

,

Disyuntor de 3KA 1P 40 amperios

,

Disyuntor de 3KA 1P N

Información básica
Lugar de origen: China
Nombre de la marca: YOKG
Certificación: CE
Número de modelo: SN6N
Pago y Envío Términos
Tiempo de entrega: 15days o depende de pedir QTYS
Condiciones de pago: L/C, D/P, T/T
Capacidad de la fuente: 100000pcs por mes
Descripción de producto

Pequeño disyuntor magnético del viaje de 1P+N Mini Circuit Breaker SN6N 40A MCB/



Uso:

El ♦ cortocircuita la protección

Función del aislamiento del ♦

Protección contra sobrecarga del ♦

Función de la indicación del ♦ de la posición del contacto

El ♦ apoya la instalación del Dinar-carril de 35m m

Tipo de conexión saliente entrante de la ayuda del ♦ e inferior, o tipo de conexión saliente entrante y superior inferior superior

♦ capaz de seleccionar los accesorios eléctricos y de alcanzar la indicación distante de la condición de MCB; el disparar de la fractura, cerrado, y de la falta

♦ capaz de seleccionar los accesorios eléctricos y de realizar la protección del debajo-voltaje y de la sobretensión de MCB y del lanzamiento distante de la desviación



Característica que dispara instantánea:

El disyuntor SB6 se diseña para la protección de los circuitos de la distribución y de rama, teniendo diversa carga;

Curva B del ♦----El dispositivo no debe trabajar en 0,1 segundos en la corriente 3 adentro; en la corriente 5 en debe trabajar en menos que 0.1S

Curva C del ♦---- El dispositivo no debe trabajar en 0,1 segundos en la corriente 5 adentro; en la corriente 10 en debe trabajar en menos que 0.1S

Curva D del ♦---- El dispositivo no debe trabajar en 0,1 segundos en la corriente 10 adentro; en la corriente 20 en debe trabajar en menos que 0.1S





1P N SN6N Mini Circuit Breaker pequeño viaje magnético 3KA de 40 amperios 0



Características de funcionamiento de la sobreintensidad de corriente:

No. Corriente clasificada del lanzamiento (a) Estado inicial Corriente de la prueba Tiempo especificado Resulte para ser obtenido Observaciones
1 1~63 estado del código 1,13 adentro ≤ 1h de t No-viaje
2 1~63 sobre la prueba anterior 1,45 adentro t < 1h viaje determinación actual hasta valor especificado constantemente en 5s
3 En el ≤ 32 estado del código 2,55 adentro 1s <t <60s viaje
En > 32 estado del código 2,55 adentro 1s <t <120s viaje
4 1~63 estado del código 3 adentro t ≤0.1s No-viaje A
1~63 estado del código 5 adentro t <0.1s viaje A
1~63 estado del código 5 adentro t ≤0.1s No-viaje C
1~63 estado del código 10 adentro t <0.1s viaje C
1~63 estado del código 10 adentro t ≤0.1s No-viaje Tipo de D
1~63 estado del código 20 adentro t <0.1s viaje Tipo de D





El número de postes:

1P N SN6N Mini Circuit Breaker pequeño viaje magnético 3KA de 40 amperios 1



Dimensiones:

1P N SN6N Mini Circuit Breaker pequeño viaje magnético 3KA de 40 amperios 2



Especificaciones:


Postes 1P+N
Especificación eléctrica
Actual clasificado (A) adentro 1-40
Frecuencia clasificada (herzios) 50/60
Voltaje de trabajo clasificado (V) Ue 230~
Voltaje aislado clasificado (V) Ui 400
El impulso soporta el voltaje (kilovoltio) Uimp 4
Cortocircuito clasificado que rompe al Icn de la capacidad (KA)



3

Tipo que dispara instantáneo B, C, D
Voltaje de trabajo máximo Umax 240
Voltaje de trabajo mínimo Umin -
Voltaje dieléctrico de la prueba (kilovoltios) 2
Valor estándar mecánico de la vida de servicio 10000
(OC) valor estándar eléctrico 4000
Control e indicación:
Lanzamiento de la desviación (SHT) Opcional
Lanzamiento del Undervoltage (UVT) Opcional
Contacto auxiliar (AUX.) Opcional
Contacto de la alarma (ALT) Opcional
Indicador de posición del contacto Ninguno
Indicación de la falta Defecto
Conexión e instalación:
Temperatura ambiente (con average≤35℃ diario) -5℃~+40℃
Grado de la protección todos los lados IP40
Terminal de la conexión IP20
Alambre (㎟) 10
Barra de distribución (㎟) --
Montaje Cable
Grado de contaminación 2
Refiérase a la temperatura para fijar del elemento termal (el ℃) 30
Temperatura de almacenamiento (℃) -25℃~+70℃
Ajuste del esfuerzo de torsión 2,5
Conexión Superior e inferior
Dimensiones (milímetros)                                                         a (1P/2P/3P/4P) 17,8
1P N SN6N Mini Circuit Breaker pequeño viaje magnético 3KA de 40 amperios 3                                                                                                             b (1P/2P/3P/4P) 83
(WxHxL)                                                                      c (1P/2P/3P/4P) 77,5







1P N SN6N Mini Circuit Breaker pequeño viaje magnético 3KA de 40 amperios 4
