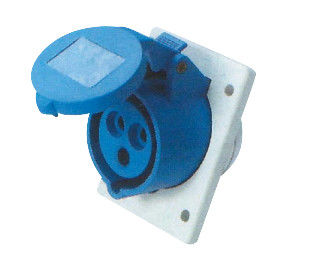

el panel impermeable de 16A 32A 63A IP44 6h montó el zócalo anguloso
Actual (A): 16A/32A
Voltaje (V): 220-240V ~
Postes: 2P+E
Código: YG413, YG423
Grado de la protección: IP44
| Posición del contacto de la tierra | 6h | ||
| (a) actual clasificado | 16 | 32 | |
| Poste | 3 | ||
| Dimensión (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 34 | 41 | |
| f | 49 | 59 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área seccionada transversalmente nominal del cable (㎟) | 1-2.5 | 2.5-6 | |
------------------------------------------------------------------------------

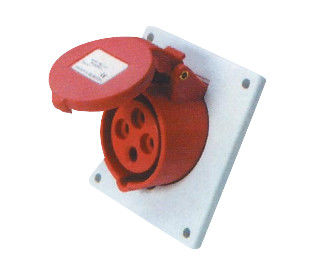

Actual (A): 63A/32A
Voltaje (V): 380-415V ~
Postes: 3P+E
Código: YG414, YG424
Grado de la protección: IP44
| Posición del contacto de la tierra | 6h | ||
| (a) actual clasificado | 16 | 32 | |
| Poste | 3 | ||
| Dimensión (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 34 | 41 | |
| f | 49 | 59 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área seccionada transversalmente nominal del cable (㎟) | 1-2.5 | 2.5-6 | |
---------------------------------------------------------------------------------------------------

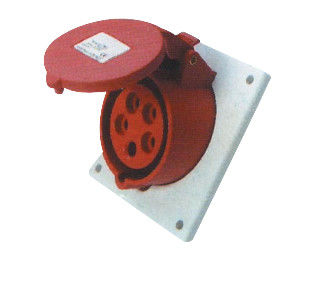

Actual (A): 16A/32A
Voltaje (V): 220-380V/240-415v ~
Postes: 3P+N+E
Código: YG415, YG425
Grado de la protección: IP44
| Posición del contacto de la tierra | 6h | ||
| (a) actual clasificado | 16 | 32 | |
| Poste | 3 | ||
| Dimensión (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 34 | 41 | |
| f | 49 | 59 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área seccionada transversalmente nominal del cable (㎟) | 1-2.5 | 2.5-6 | |
