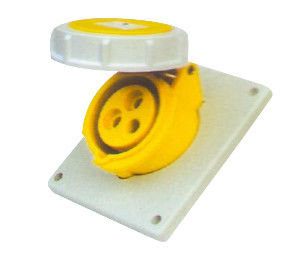

Montaje del panel de Ip67 16 amperio 3 Pin Industrial Socket Female Angled
Uso:
Los zócalos industriales tienen la instalación fácil, la larga vida y altas características de la confiabilidad. Son ampliamente utilizados en la industria de la máquina, la industria de la grúa, el sector de la construcción, los trenes y los coches.
Los casos y las entradas se hacen del nilón plástico de alto grado 66. El material tiene capacidad extremadamente buena del aislamiento y es artículo de largo tiempo hasta +120°C, resistente irrompibles, usables contra el aceite, gasolina y agua salada, casi no-envejecimiento, extremadamente frío-prueba y chapoteo-prueba.
Actual (A): 16A/32A
Voltaje (V): 110-130V ~
Postes: 2P+E
Código: YG4132-4, YG4232-4
Grado de la protección: IP67
| Posición del contacto de la tierra | 4h | ||
| (a) actual clasificado | 63 | 125 | |
| Poste | 3 | ||
| Dimensión (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 33 | 40 | |
| f | 52 | 63 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área seccionada transversalmente nominal del cable (㎟) | 1-2.5 | 2.5-6 | |
------------------------------------------------------------------------------

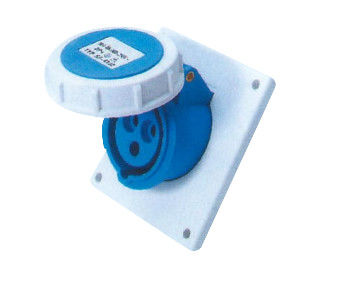

Actual (A): 16A/32A
Voltaje (V): 220-240V ~
Postes: 2P+E
Código: YG4132, YG4232
Grado de la protección: IP67
| Posición del contacto de la tierra | 6h | ||
| (a) actual clasificado | 63 | 125 | |
| Poste | 3 | ||
| Dimensión (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 33 | 40 | |
| f | 52 | 63 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área seccionada transversalmente nominal del cable (㎟) | 1-2.5 | 2.5-6 | |
---------------------------------------------------------------------------------------------------

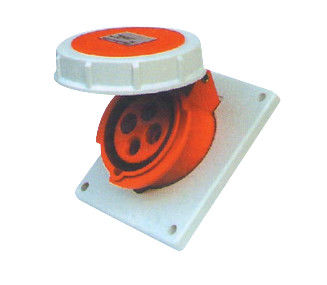

Actual (A): 16A/32A
Voltaje (V): 380-415V~
Postes: 3P+E
Código: YG4142, YG4242
Grado de la protección: IP67
| Posición del contacto de la tierra | 6h | ||
| (a) actual clasificado | 63 | 125 | |
| Poste | 3 | ||
| Dimensión (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 33 | 40 | |
| f | 52 | 63 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área seccionada transversalmente nominal del cable (㎟) | 1-2.5 | 2.5-6 | |
------------------------------------------------------------------------------------------------------

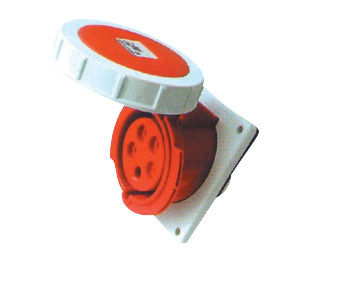

Actual (A): 16A/32A
Voltaje (V): 220-380V~/240-415V~
Postes: 3P+N+E
Código: YG4152, YG4252
Grado de la protección: IP67
| Posición del contacto de la tierra | 6h | ||
| (a) actual clasificado | 63 | 125 | |
| Poste | 3 | ||
| Dimensión (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 33 | 40 | |
| f | 52 | 63 | |
| g | 70 | 72 | |
| h | 78 | 83 | |
| i | 5,5 | 5,5 | |
| Área seccionada transversalmente nominal del cable (㎟) | 1-2.5 | 2.5-6 | |
