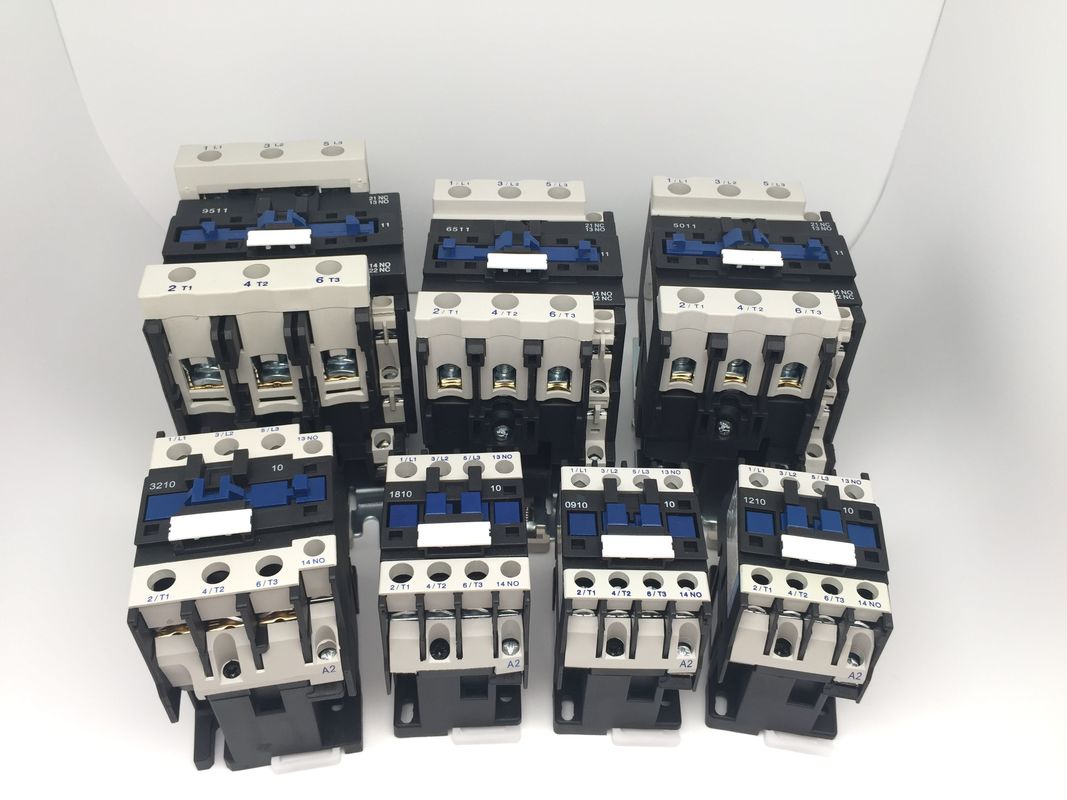

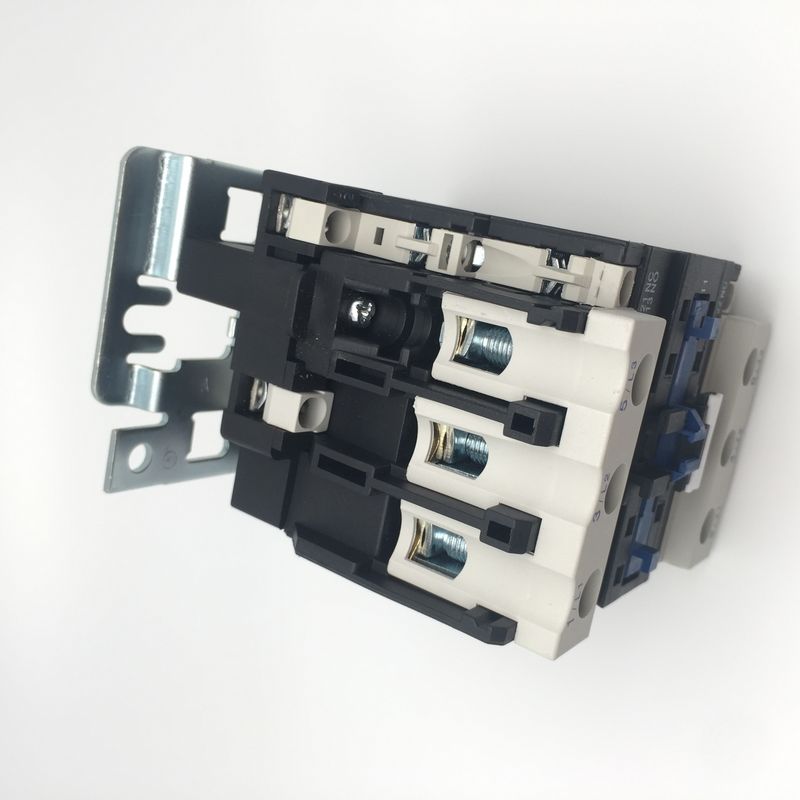

CA del ODM del OEM contactor 40A 220v de 3 fases contactor magnético de 380 VAC
Características:
Este producto es hecho por la estructura plástica completa de la colocación y se aprovecha de la elasticidad del plástico sí mismo. Ahorra el trabajo y el tiempo y el material que no necesitan el tornillo y la herramienta especial montar o desmontar.
Combinado con el bloque auxiliar del contacto, el retraso y los dispositivos que entrelazan mecánicos etc, del contador de tiempo se convierte en el contactor del retraso, contactor que entrelaza mecánico. Con la retransmisión termal, se combina en el arrancador electromágnetico.
Modelo e implicación:
Parámetros principales y funcionamiento técnico:
| Tipo | SC25 | ||
| Calefacción clasificada (a) actual | 40 | ||
| Voltaje de aislamiento clasificado (v) | 690 | ||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | ||
| Capacidad de fabricación clasificada | 10le | ||
| Capacidad de fractura clasificada | 8le | ||
| Postes | 3 | ||
| Contacto auxiliar | NO/NC | ||
| A corto plazo soporte la corriente (A) | 10S | 200 | |
| Corriente de trabajo clasificada (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Frecuencia de la operación (times/h) | Vida eléctrica | AC-3 | 600 |
| AC-4 | 300 | ||
| Vida mecánica | 3600 | ||
| Vida eléctrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vida mecánica (10000/times) | 1000 | ||
| Tipo equipado del fusible | RT16-40 | ||
| Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | |
| Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | |
| Liberación | (el 20%~75%) nosotros -5℃ | ||
| Poder medio de la bobina de la CA (VA) | Comienzo | 110 | |
| Custodia | 11 | ||
| Clase de la eficacia de poder | clase 3 | ||
| Pérdida termal (W) | 3~4 | ||
| Tiempo de la impulsión (ms) | Cierre | 12~25 | |
| Rotura | 5~20 | ||
| Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1.5~10 |
| 2 palillos | 1.5~6 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~6 | |
| 2 palillos |
1~4 |
||
| Alambre duro (㎟) | 1 palillo | 1.5~6 | |
| 2 palillos |
1.5~6 |
||
| Tamaño de sujeción del tornillo | M4 | ||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 1,2 | ||
| Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 |
| 2 palillos | 1~4 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | |
| 2 palillos | 1~2.5 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | |
| 2 palillos | 1~4 | ||
| Tamaño de sujeción del tornillo | M3.5 | ||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 |
||
| Instalación | Instalación del carril o del tornillo del dinar |
| Certificación | CE, CB, TUV |
| Estándar | IEC 60947-1, IEC 60947-4-1 |
| Vida de Machanical | 1000 |
| Frecuencia de la operación | 300-1200 veces/hora |
| Temperatura ambiente | -5℃~+40℃ |
| Atando con alambre la capacidad (milímetros) | 1.5-35 |
| Altitud | ≤ los 2000m |
| Grado de la protección | IP20 |
| Se pueden instalar con los contactos auxiliares bloque, la retransmisión del tiempo y el bloque actual-limitado de los contactos, y la retransmisión termal | |
| Pequeños volumen, ligeros, menos apagón, larga vida y seguridad y confiabilidad | |
| Puede ser equipado del contacto auxiliar 1NO o del contacto auxiliar 1NC (menos que 32A), y del contacto auxiliar auxiliar de 1NO contact+1NC (más que 40A). Además, puede ser equipado del bloque auxiliar del contactor F4 (2blocks o 4blocks) | |
Dimensión de la instalación:
| Un máximo | B máximo | C máxima | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
