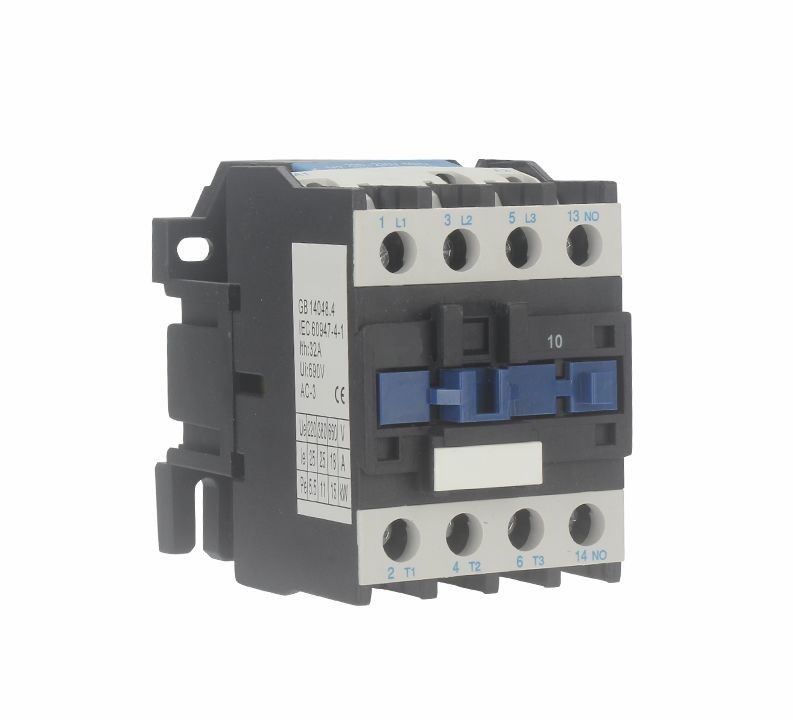

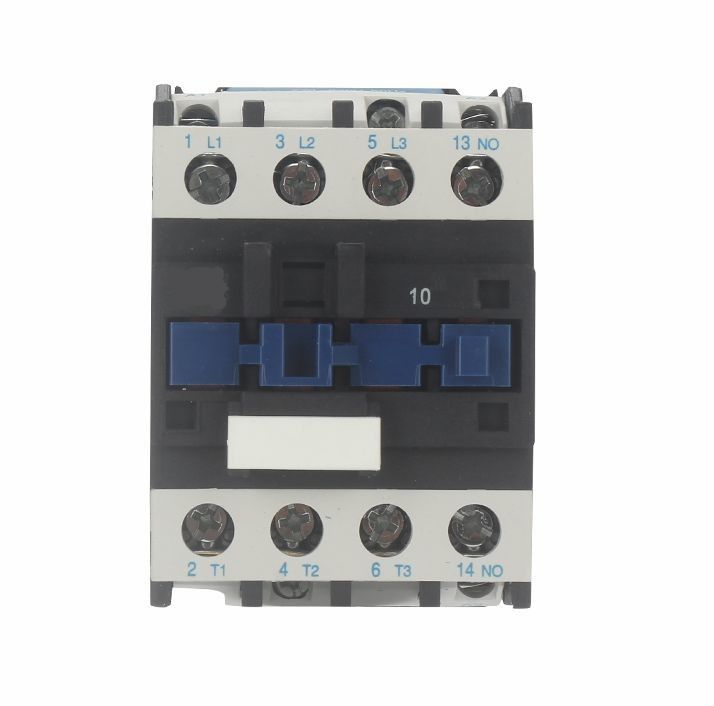

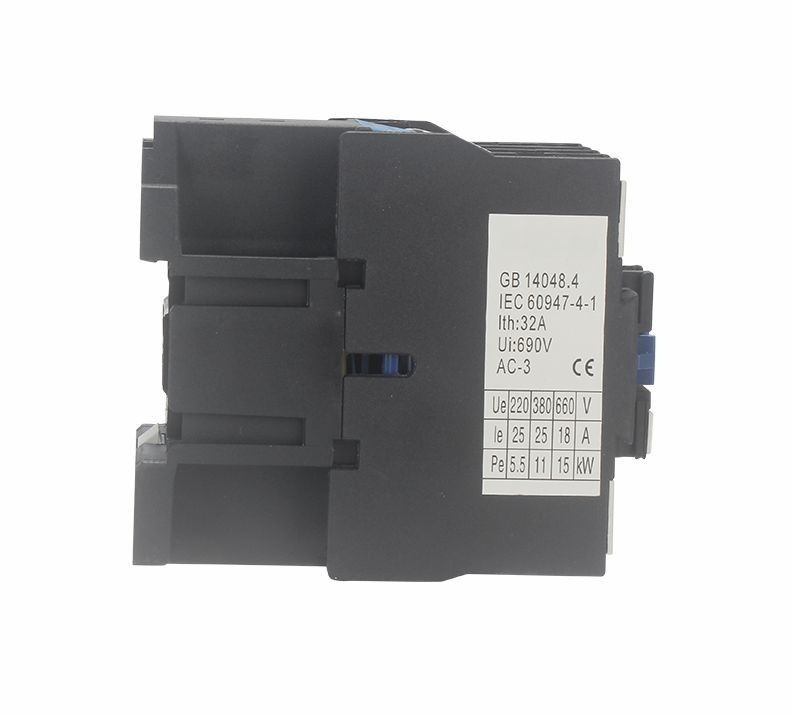

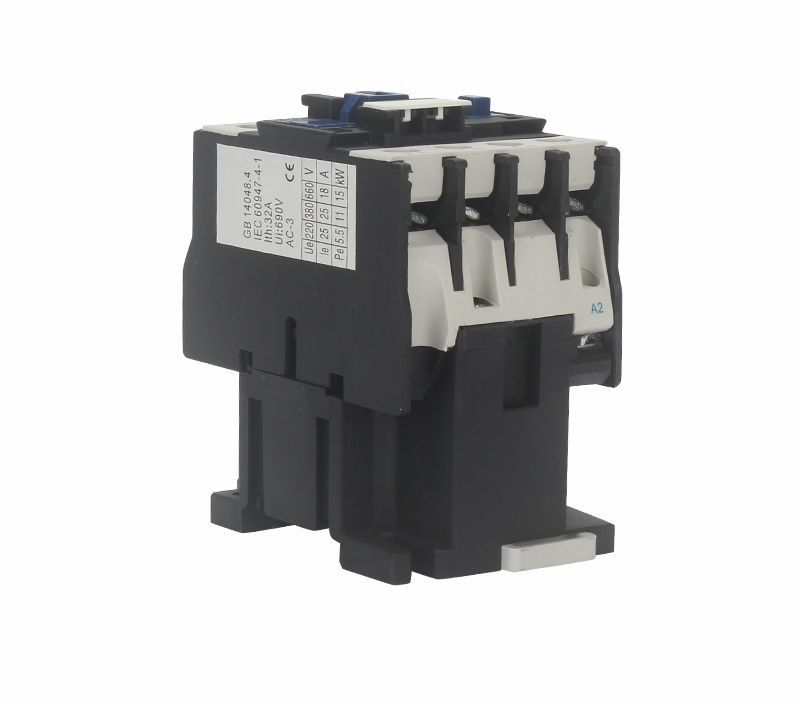

NINGÚN o NC 690 contactor magnético eléctrico de la CA del contactor 50 de la CA del VAC 60HZ
Características:

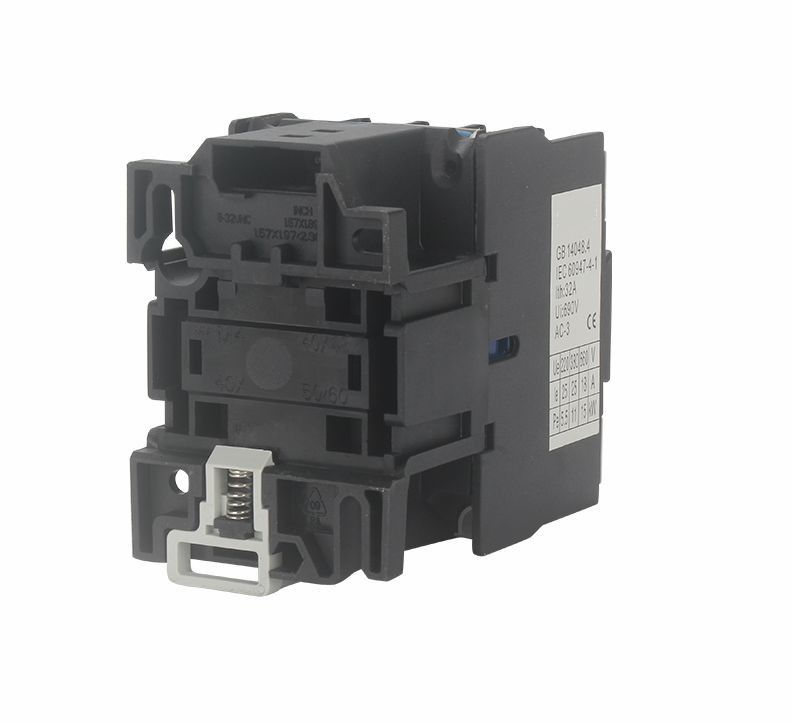

Instalación: Instalación del carril/del tornillo del dinar
Certificación: CE, CB, TUV
Estándar: IEC 60947-1, IEC 60947-4-1
Frecuencia de la operación: 300-1200 veces/hora
Temperatura ambiente: -5℃~+40℃
Grado de la protección: IP20
Categoría de la instalación: III
Grado de contaminación: Clase 3
Altitud: ≤ los 2000m
Parámetros principales y funcionamiento técnico:
| Tipo | SC25 | ||
| Calefacción clasificada (a) actual | 40 | ||
| Voltaje de aislamiento clasificado (v) | 690 | ||
| El impacto clasificado soporta el voltaje (los kilovoltios) | 6 | ||
| Capacidad de fabricación clasificada | 10le | ||
| Capacidad de fractura clasificada | 8le | ||
| Postes | 3 | ||
| Contacto auxiliar | NO/NC | ||
| A corto plazo soporte la corriente (A) | 10S | 200 | |
| Corriente de trabajo clasificada (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Capacidad AC-3 de la fase 3 kilovatio del motor de la ardilla-jaula (AC-3) |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Frecuencia de la operación (times/h) | Vida eléctrica | AC-3 | 600 |
| AC-4 | 300 | ||
| Vida mecánica | 3600 | ||
| Vida eléctrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vida mecánica (10000/times) | 1000 | ||
| Tipo equipado del fusible | RT16-40 | ||
| Voltaje de fuente clasificado del control nosotros (V) | 50/60Hz | 12~480 | |
| Gama de la operación | Tirón-en | (el 85%~110%) nosotros +40℃ | |
| Liberación | (el 20%~75%) nosotros -5℃ | ||
| Poder medio de la bobina de la CA (VA) | Comienzo | 110 | |
| Custodia | 11 | ||
| Clase de la eficacia de poder | clase 3 | ||
| Pérdida termal (W) | 3~4 | ||
| Tiempo de la impulsión (ms) | Cierre | 12~25 | |
| Rotura | 5~20 | ||
| Cableado principal del circuito | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1.5~10 |
| 2 palillos | 1.5~6 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~6 | |
| 2 palillos |
1~4 |
||
| Alambre duro (㎟) | 1 palillo | 1.5~6 | |
| 2 palillos |
1.5~6 |
||
| Tamaño de sujeción del tornillo | M4 | ||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 1,2 | ||
| Cableado del lazo de control | alambre flexible sin frío presionando el terminal (㎟) |
1 palillo | 1~4 |
| 2 palillos | 1~4 | ||
| alambre flexible con frío presionando el terminal (㎟) |
1 palillo | 1~4 | |
| 2 palillos | 1~2.5 | ||
| Alambre duro (㎟) | 1 palillo | 1~4 | |
| 2 palillos | 1~4 | ||
| Tamaño de sujeción del tornillo | M3.5 | ||
| Apretando el esfuerzo de torsión de sujeción (N.m) | 0,8 |
||
Dimensión de la instalación:
| Un máximo | B máximo | C máxima | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
