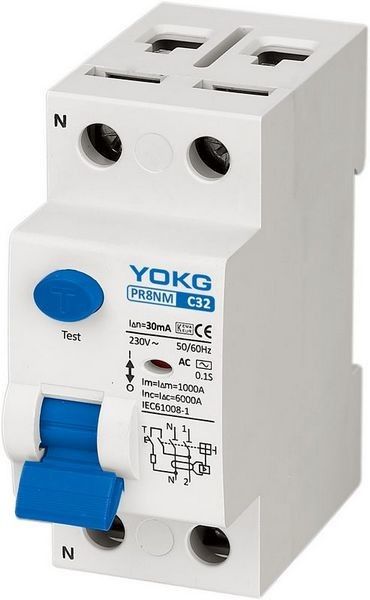

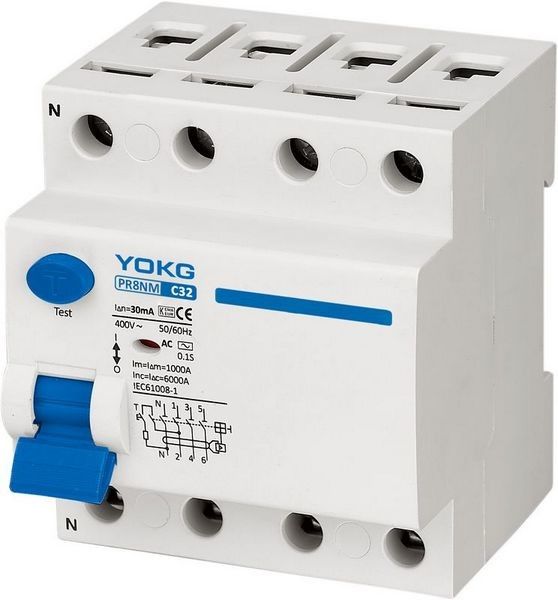

Disyuntor electromágnetico del protector PR8NM 6kA RCBO 16-100A de la salida
El disyuntor electromágnetico tiene después de Advatages:
1. Circuitos eléctricos del control
2. Proteja a la gente contra contactos indirectos y la protección adicional contra contactos directos
3. Proteja las instalaciones contra el riesgo de incendios debido a las faltas del aislamiento
4. Los disyuntores actuales residuales se utilizan en la vivienda, el sector terciario y la industria
5. Instalación del Dinar-carril de la ayuda 35m m
Sensibilidad que dispara:
♦ 30 mA--protección adicional contra contacto directo
♦ 100mA--coordinado con el sistema de la tierra según la fórmula In<50/R, para proporcionar la protección contra contactos indirectos
♦ 300mA, protección contra contactos indirectos, también nosotros riesgo de incendios
Especificaciones:
| Postes | 2P, 4P |
| Especificación eléctrica | |
| (a) actual clasificado adentro | 16-100A |
| Voltaje de trabajo clasificado (v) Ue | 2P: 230, 4P: 400 |
| Voltaje aislado clasificado (v) Ui | 500 |
| El impulso soporta el voltaje (kilovoltio) Uimp | 6 |
| Cortocircuito clasificado que rompe la capacidad (ka) Inc/In△ | 6 |
| Corriente residual clasificada (mA) adentro△ | 10,30,100,300 |
| Residual clasificada que hace y que rompe la capacidad (a) Im△ | 1000 |
| tipo de trabajo actual residual | CA, AC+S, A, A+S |
| tipo actual residual de la protección | Electromágnetico |
| Voltaje dieléctrico de la prueba (kilovoltios) | 2,5 |
| Valor estándar mecánico de la vida de servicio | 4000 |
| (OC) valor estándar eléctrico | 2000 |
| Control e indicación | |
| Lanzamiento de la desviación (SHT) | NINGUNOS |
| Lanzamiento del Undervoltage (UVT) | NINGUNOS |
| Contacto auxiliar (AUX.) | NINGUNOS |
| Indicador de posición del contacto | NINGUNOS |
| Indicación de la falta | DEFECTO |
| Conexión e instalación | |
| Temperatura ambiente (con la media diaria ≤35℃) | -5℃ ~ +40℃ |
| Grado de la protección todos los lados | IP40 |
| terminal de la conexión | IP20 |
| Alambre (m㎡) | 35 |
| Barra de distribución (m㎡) | 35 |
| Montaje | Cable/barra de distribución |
| Refiérase a la temperatura para fijar del elemento termal | 30 |
| Grado de contaminación | 2 |
| Temperatura de almacenamiento (℃) | -25℃ ~ +70℃ |
| Conexión | Top |
| Dimensiones (milímetro) a (2P/4P) | 36/72 |
| b (2P/4P) | 84/84 |
| c (2P/4P) | 79.5/79.5 |
Selección:
Forma de onda perceptible del ♦
Tipo de la CA del ♦
♦ un tipo
RCCB para el cual el disparar aseguró para las corrientes alternas sinusoidales residuales y las corrientes directas que pulsaban residuales, si repentinamente es aplicado o reduciendo el levantamiento, símbolo
Tiempo que dispara:
♦ instantáneo: El disparar instantáneo puede ser asegurado (sin de retraso de tiempo)
El ♦ pone en cortocircuito de retraso de tiempo: El cualquier disparar se puede asegurar por lo menos 10ms
♦ selectivo: La discriminación total con un RCD no selectivo colocado rio abajo se asegura.
