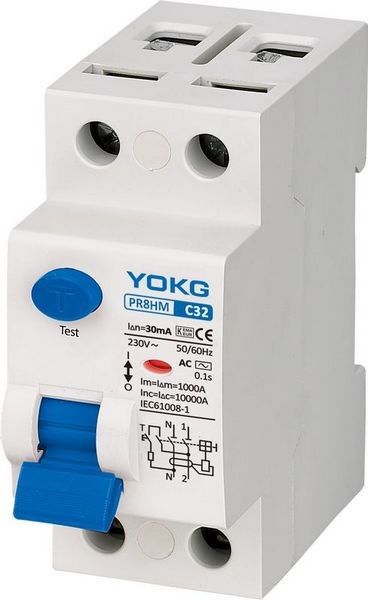

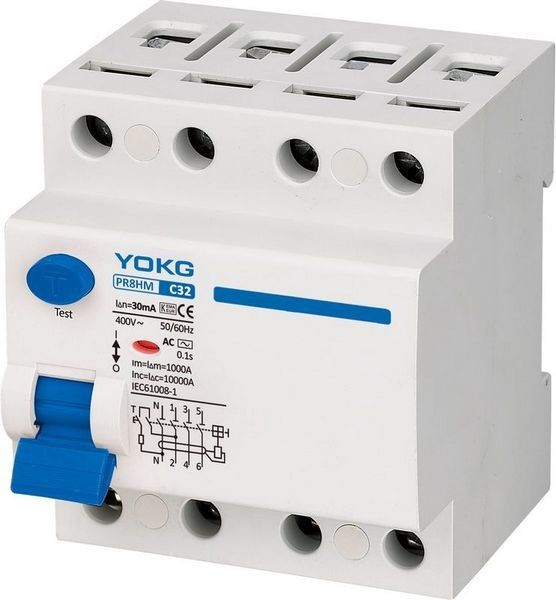

Pequeño disyuntor de la salida del protector PR8HM 10kA RCBO de la salida del hogar
Función:
El ♦ controla los circuitos eléctricos
El ♦ protege a gente contra contactos indirectos y la protección adicional contra contactos directos
El ♦ protege instalaciones contra el riesgo de incendios debido a las faltas del aislamiento
Los disyuntores actuales residuales del ♦ se utilizan en la vivienda, el sector terciario y la industria
El ♦ apoya la instalación del Dinar-carril de 35m m
Selección:
Forma de onda perceptible del ♦
Tipo de la CA del ♦
RCCB que el disparar se asegura para las corrientes alternas sinusoidales residuales, si repentinamente es aplicado o lentamente subiendo, símbolo
♦ un tipo
RCCB para el cual el disparar aseguró para las corrientes alternas sinusoidales residuales y las corrientes directas que pulsaban residuales, si repentinamente es aplicado o reduciendo el levantamiento, símbolo
Sensibilidad que dispara:
♦ 30 mA--protección adicional contra contacto directo
♦ 100mA--coordinado con el sistema de la tierra según la fórmula In<50/R, para proporcionar la protección contra contactos indirectos
♦ 300mA, protección contra contactos indirectos, también nosotros riesgo de incendios
Tiempo que dispara:
♦ instantáneo
Asegura disparar instantáneo (sin de retraso de tiempo)
El ♦ pone en cortocircuito de retraso de tiempo
Asegura cualquier disparar por lo menos 10ms
♦ selectivo
Asegura la discriminación total con un RCD no selectivo colocado rio abajo
Diagrama de conexión:
El diagrama de la línea de la distribución:
Especificaciones:
| Postes |
2P, 4P |
| Especificación eléctrica |
|
| (a) actual clasificado adentro |
16-100A |
| Voltaje de trabajo clasificado (v) Ue |
2P: 230, 4P: 400 |
| Voltaje aislado clasificado (v) Ui |
500 |
| El impulso soporta el voltaje (kilovoltio) Uimp |
6 |
| Cortocircuito clasificado que rompe la capacidad (ka) Inc/In△ |
10 |
| Corriente residual clasificada (mA) adentro△ |
10,30,100,300 |
| Residual clasificada que hace y que rompe la capacidad (a) Im△ |
1000 |
| tipo de trabajo actual residual |
CA, AC+S, A |
| tipo actual residual de la protección |
Electromágnetico |
| Voltaje dieléctrico de la prueba (kilovoltios) |
2,5 |
| Valor estándar mecánico de la vida de servicio |
4000 |
| (OC) valor estándar eléctrico |
2000 |
| Control e indicación |
|
| Lanzamiento de la desviación (SHT) |
NINGUNOS |
| Lanzamiento del Undervoltage (UVT) |
NINGUNOS |
| Contacto auxiliar (AUX.) |
NINGUNOS |
| Indicador de posición del contacto |
NINGUNOS |
| Indicación de la falta |
DEFECTO |
| Conexión e instalación |
|
| Temperatura ambiente (con la media diaria ≤35℃) |
-5℃ ~ +40℃ |
| Grado de la protección todos los lados |
IP40 |
| terminal de la conexión |
IP20 |
| Alambre (m㎡) |
35 |
| Barra de distribución (m㎡) |
35 |
| Montaje |
Cable/barra de distribución |
| Refiérase a la temperatura para fijar del elemento termal |
30 |
| Grado de contaminación |
2 |
| Temperatura de almacenamiento (℃) |
-25℃ ~ +70℃ |
| Conexión |
Top |
| Dimensiones (milímetro) a (2P/4P) |
36/72 |
| b (2P/4P) |
84/84 |
| c (2P/4P) |
79.5/79.5 |
