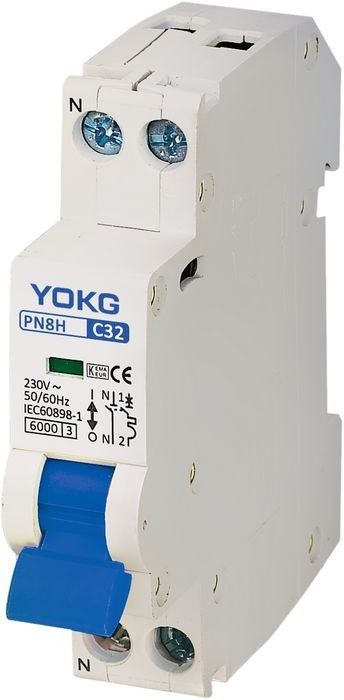

6KA pequeño disyuntor PN8H 1P+N MCB en 10A, 20A B, C, curva de D
Uso:
El ♦ cortocircuita la protección
Función del aislamiento del ♦
Protección contra sobrecarga del ♦
Función de la indicación del ♦ de la posición del contacto
El ♦ apoya la instalación del Dinar-carril de 35m m
Tipo de conexión saliente entrante de la ayuda del ♦ e inferior, o tipo de conexión saliente entrante y superior inferior superior
♦ capaz de seleccionar los accesorios eléctricos y de alcanzar la indicación distante de la condición de MCB; el disparar de la fractura, cerrado, y de la falta
♦ capaz de seleccionar los accesorios eléctricos y de realizar la protección del debajo-voltaje y de la sobretensión de MCB y del lanzamiento distante de la desviación
Característica que dispara instantánea:
El disyuntor PB8 se diseña para la protección de los circuitos de la distribución y de rama, teniendo diversa carga;
Curva B del ♦----El dispositivo no debe trabajar en 0,1 segundos en la corriente 3 adentro; en la corriente 5 en debe trabajar en menos que 0.1S
Curva C del ♦---- El dispositivo no debe trabajar en 0,1 segundos en la corriente 5 adentro; en la corriente 10 en debe trabajar en menos que 0.1S
Curva D del ♦---- El dispositivo no debe trabajar en 0,1 segundos en la corriente 10 adentro; en la corriente 20 en debe trabajar en menos que 0.1S
Características de funcionamiento de la sobreintensidad de corriente:
| No. | Corriente clasificada del lanzamiento (a) | Estado inicial | Corriente de la prueba | Tiempo especificado | Resulte para ser obtenido | Observaciones |
| 1 | 1~63 | estado del código | 1,13 adentro | ≤ 1h de t | No-viaje | |
| 2 | 1~63 | sobre la prueba anterior | 1,45 adentro | t < 1h | viaje | determinación actual hasta valor especificado constantemente en 5s |
| 3 | En el ≤ 32 | estado del código | 2,55 adentro | 1s <t <60s | viaje | |
| En > 32 | estado del código | 2,55 adentro | 1s <t <120s | viaje | ||
| 4 | 1~63 | estado del código | 3 adentro | t ≤0.1s | No-viaje | A |
| 1~63 | estado del código | 5 adentro | t <0.1s | viaje | A | |
| 1~63 | estado del código | 5 adentro | t ≤0.1s | No-viaje | C | |
| 1~63 | estado del código | 10 adentro | t <0.1s | viaje | C | |
| 1~63 | estado del código | 10 adentro | t ≤0.1s | No-viaje | Tipo de D | |
| 1~63 | estado del código | 20 adentro | t <0.1s | viaje | Tipo de D |
El número de postes:
Dimensiones:
Especificaciones:
| Postes | 1P+N |
| Especificación eléctrica | |
| Actual clasificado (A) adentro | 1-40 |
| Frecuencia clasificada (herzios) | 50/60 |
| Voltaje de trabajo clasificado (V) Ue | 230 |
| Voltaje aislado clasificado (V) Ui | 400 |
| El impulso soporta el voltaje (kilovoltio) Uimp | 4 |
| Cortocircuito clasificado que rompe al Icn de la capacidad (KA) | 6 |
| Tipo que dispara instantáneo | B, C, D |
| Voltaje de trabajo máximo Umax | 240 |
| Voltaje de trabajo mínimo Umin | - |
| Voltaje dieléctrico de la prueba (kilovoltios) | 2 |
| Valor estándar mecánico de la vida de servicio | 10000 |
| (OC) valor estándar eléctrico | 4000 |
| Control e indicación: | |
| Lanzamiento de la desviación (SHT) | Opcional |
| Lanzamiento del Undervoltage (UVT) | Opcional |
| Contacto auxiliar (AUX.) | Opcional |
| Contacto de la alarma (ALT) | Opcional |
| Indicador de posición del contacto | Defecto |
| Indicación de la falta | Ninguno |
| Conexión e instalación: | |
| Temperatura ambiente (con average≤35℃ diario) | -5℃~+40℃ |
| Grado de la protección todos los lados | IP40 |
| Terminal de la conexión | IP20 |
| Alambre (㎟) | 10 |
| Barra de distribución (㎟) | - |
| Montaje | Cable |
| Grado de contaminación | 2 |
| Refiérase a la temperatura para fijar del elemento termal (el ℃) | 30 |
| Temperatura de almacenamiento (℃) | -25℃~+70℃ |
| Ajuste del esfuerzo de torsión | 2,5 |
| Conexión | Superior e inferior |
| Dimensiones (milímetros) a (1P/2P/3P/4P) | 17,5 (1P+N) |
| b (1P/2P/3P/4P) |
87 (1P+N) |
| (WxHxL) c (1P/2P/3P/4P) | 77,5 (1P+N) |
