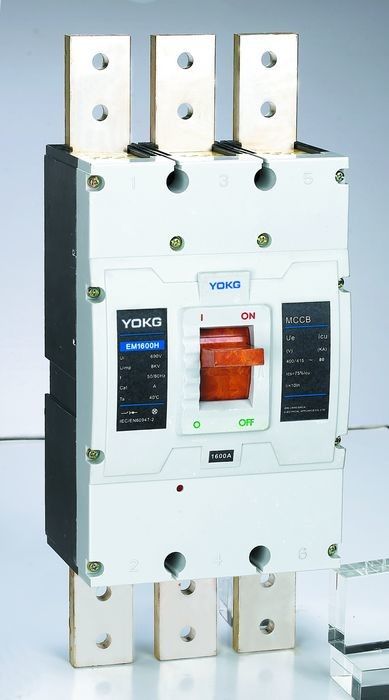

Disyuntor moldeado 1000 amperio 400vac MCCB EM1600S 800V 3 postes del caso con KEMA
Uso:
El disyuntor moldeado serie del caso del EM del ♦ se aplica con con el voltaje aislador clasificado 500V, valoró el voltaje de trabajo 690V en 50/60) condición de los herzios de la CA (y usado para el intercambio infrecuente. El MCCB está protegiendo en la sobrecarga, cortocircuito, y bajo situación del voltaje para proteger el dispositivo del sistema y de poder de circuito contra daño.
El ♦ El MCCB se puede dividir en B, N, S, tipos de H según su cortocircuito limitado clasificado que rompe capacidad.
El ♦ El MCCB es ventajoso para su cuerpo compacto, alta capacidad de fractura, arccasting corto y función aseismatic superior.
El ♦ El MCCB tiene función del aislamiento con su marca”
“
El ♦ el producto cumple con IEC 60947-2, GB14048.2
Condiciones normales del installtion:
Altura del ♦ sobre nivel del mar: ≤2000m
Temperatura media ambiente del ♦: ≤+40℃, ≥5℃
♦ puede aguantar el efecto del aire húmedo y el efecto de la niebla de la sal, de la niebla del aceite y de las bacterias de la niebla.
♦ en el lugar dentro del midium sin el peligro de la explosión y sin la corrosión de la caja del metal, daño de los gases del aislamiento
y polvo conductor
♦ ningún daño de la lluvia y de la nieve
Grado de contaminación del ♦: 3
Característica que dispara:
| (a) actual que dispara clasificado | (a) actual que dispara E-magnético | Observaciones | O.N.U-trabajo (frío) del 1.05In duración (h) |
O.N.U-trabajo (caliente) del 1.30In duración (h) |
| 10≤In≤63 | el 10In x (el 1±20%) | De distribución | ≥1 | ≤1 |
| 63≤In≤100 | el 10In x (el 1±20%) | De distribución | ≥2 | ≤2 |
| 100≤In≤800 | los 5In x (el 1±20%) el 10In x (el 1±20%) |
De distribución | ≥2 | |
| 10≤In≤800 | el 12In x (el 1±20%) | tipo de la Motor-protección | O.N.U-trabajo (frío) del 1.0In duración (h) |
O.N.U-trabajo (caliente) del 1.20In duración (h) |
| ≥2 | ≤2 |
Especificaciones:
| Postes | 3P, 4P | ||
| Especificación eléctrica | |||
| Nivel de marco clasificado Inm actual (A) |
1250 |
||
| (a) actual clasificado adentro | 800,1000,1250 | ||
| Voltaje aislado clasificado Ui (CA V) Ui | 800 | ||
| El impulso soporta el voltaje clasificado (v) Uimp | 8000 | ||
| Voltaje de trabajo clasificado Ue (CA V) | 400/415 | ||
| Tipo de fractura | S | H | |
| Cortocircuito limitado clasificado que rompe la capacidad Icu (ka) | 50 | 80 | |
| Cortocircuito de trabajo clasificado que rompe la capacidad Icu (ka) | 50 | 60 | |
| Función del aislamiento | |||
| Valor estándar mecánico de la vida de servicio | 2500 | ||
| (OC) valor estándar eléctrico | 500 | ||
| Conexión e instalación | |||
| Grado de la protección Todos los lados | IP40 | ||
| Terminal de cableado | IP20 | ||
| Conexión de la asamblea | Frente/posterior | ||
| Asamblea enchufable | □ | ||
| Cableado Asamblea del drenaje-hacia fuera | - | ||
| Distancia de formación de arcos (milímetros) | 0, ≤50 | ||
| Dimensiones (milímetros) L | 406 | ||
| W |
210 | ||
| (W x H x L) H | 141 | ||
