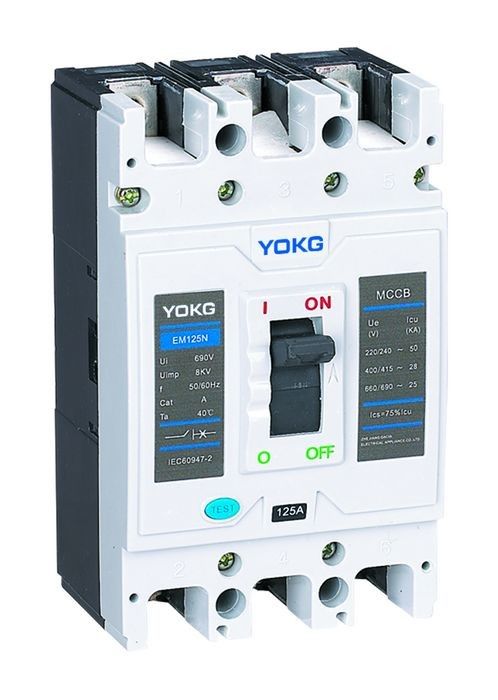

Solo poste moldeó el disyuntor 3 postes MCCB 125A 2P 4P del caso
Uso:
El disyuntor moldeado serie del caso del EM del ♦ se aplica con con el voltaje aislador clasificado 500V, valoró el voltaje de trabajo 690V en 50/60) condición de los herzios de la CA (y usado para el intercambio infrecuente. El MCCB está protegiendo en la sobrecarga, cortocircuito, y bajo situación del voltaje para proteger el dispositivo del sistema y de poder de circuito contra daño.
El ♦ El MCCB se puede dividir en B, N, S, tipos de H según su cortocircuito limitado clasificado que rompe capacidad.
El ♦ El MCCB es ventajoso para su cuerpo compacto, alta capacidad de fractura, arccasting corto y función aseismatic superior.
El ♦ El MCCB tiene función del aislamiento con su marca”
“
El ♦ el producto cumple con IEC 60947-2, GB14048.2
Condiciones normales del installtion:
Altura del ♦ sobre nivel del mar: ≤2000m
Temperatura media ambiente del ♦: ≤+40℃, ≥5℃
♦ puede aguantar el efecto del aire húmedo y el efecto de la niebla de la sal, de la niebla del aceite y de las bacterias de la niebla.
♦ en el lugar dentro del midium sin el peligro de la explosión y sin la corrosión de la caja del metal, daño de los gases del aislamiento
y polvo conductor
♦ ningún daño de la lluvia y de la nieve
Grado de contaminación del ♦: 3
Característica que dispara:
| (a) actual que dispara clasificado | (a) actual que dispara E-magnético | Observaciones | O.N.U-trabajo (frío) del 1.05In duración (h) |
O.N.U-trabajo (caliente) del 1.30In duración (h) |
| 10≤In≤63 | el 10In x (el 1±20%) | De distribución | ≥1 | ≤1 |
| 63≤In≤100 | el 10In x (el 1±20%) | De distribución | ≥2 | ≤2 |
| 100≤In≤800 | los 5In x (el 1±20%) el 10In x (el 1±20%) |
De distribución | ≥2 | |
| 10≤In≤800 | el 12In x (el 1±20%) | tipo de la Motor-protección | O.N.U-trabajo (frío) del 1.0In duración (h) |
O.N.U-trabajo (caliente) del 1.20In duración (h) |
| ≥2 | ≤2 |
Especificaciones:
| Postes | 1P, 2P, 3P, 4P | |
| Especificación eléctrica | ||
| Nivel de marco clasificado Inm actual (A) | 125 | |
| (a) actual clasificado adentro | 16,20,25,32,40,50,63,80,100,125 | |
| Voltaje aislado clasificado Ui (CA V) Ui | 690 | |
| El impulso soporta el voltaje clasificado (v) Uimp | 6000 | |
| Voltaje de trabajo clasificado Ue (CA V) | 400/415 | |
| Tipo de fractura | B | N |
| Cortocircuito limitado clasificado que rompe la capacidad Icu (ka) | 20 | 25 |
| Cortocircuito de trabajo clasificado que rompe la capacidad Icu (ka) | 15 | 19 |
| Función del aislamiento | ||
| Valor estándar mecánico de la vida de servicio | 10000 | |
| (OC) valor estándar eléctrico | 2000 | |
| Conexión e instalación | ||
| Grado de la protección Todos los lados | IP40 | |
| Terminal de cableado | IP20 | |
| Conexión de la asamblea | Frente/posterior | |
| Asamblea enchufable | □ | |
| Cableado Asamblea del drenaje-hacia fuera | - | |
| Distancia de formación de arcos (milímetros) | 0, ≤50 | |
| Dimensiones (milímetros) L | 150 | |
| W |
62/92 | 122 |
| (W x H x L) H | 72 | |
