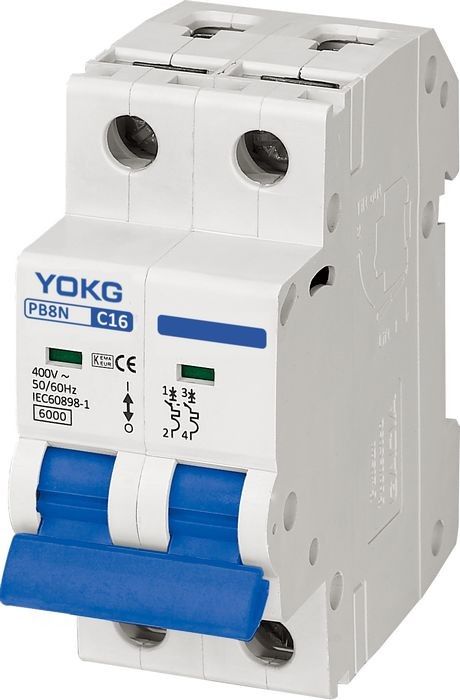

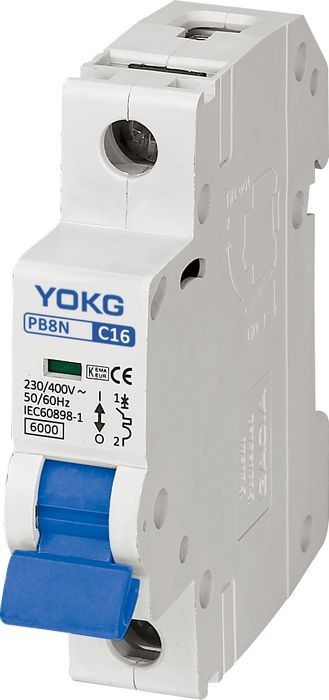

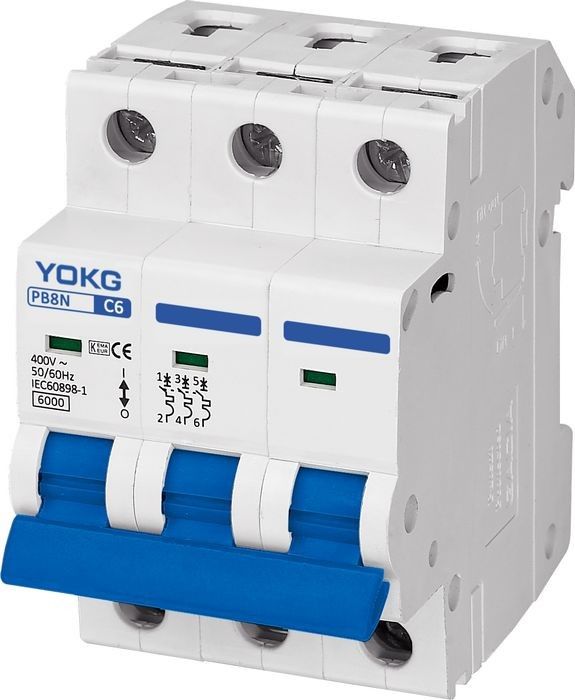

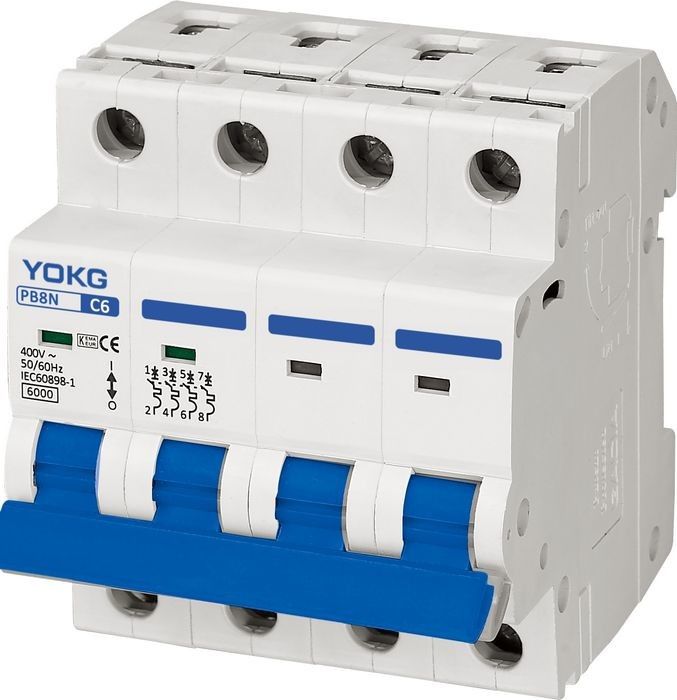

EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P

100PCS
MOQ
Negotiable
Precio
EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Fractura de capacidad: 6KA
Postes: 1P, 1P+N, 2P, 3P, 39+N, 4P
Color: Recinto blanco, manija azul
Curva: B, C, D
Uso: Hogar
Estándar: IEC/EN60898-1
Frecuencia: 50/60 herzios
Alta luz:

EN60898-1 Mini Circuit Breaker

,

Mini Circuit Breaker 3P N

,

disyuntor de 3p n

Información básica
Lugar de origen: China
Nombre de la marca: YOKG
Certificación: CE,KEMA
Número de modelo: PB8N
Pago y Envío Términos
Tiempo de entrega: 15days o depende de pedir QTYS
Condiciones de pago: L/C, D/P, T/T
Capacidad de la fuente: 100000pcs por mes
Descripción de producto

Mini disyuntor PB8N 1P, 1P+N, 2P, 3P, 3P+N, 4P de YOKG



Uso:

El ♦ cortocircuita la protección

Función del aislamiento del ♦

Protección contra sobrecarga del ♦

Función de la indicación del ♦ de la posición del contacto

El ♦ apoya la instalación del Dinar-carril de 35m m

Tipo de conexión saliente entrante de la ayuda del ♦ e inferior, o tipo de conexión saliente entrante y superior inferior superior

♦ capaz de seleccionar los accesorios eléctricos y de alcanzar la indicación distante de la condición de MCB; el disparar de la fractura, cerrado, y de la falta

♦ capaz de seleccionar los accesorios eléctricos y de realizar la protección del debajo-voltaje y de la sobretensión de MCB y del lanzamiento distante de la desviación



Característica que dispara instantánea:

El disyuntor PB8 se diseña para la protección de los circuitos de la distribución y de rama, teniendo diversa carga;

Curva B del ♦----El dispositivo no debe trabajar en 0,1 segundos en la corriente 3 adentro; en la corriente 5 en debe trabajar en menos que 0.1S

Curva C del ♦---- El dispositivo no debe trabajar en 0,1 segundos en la corriente 5 adentro; en la corriente 10 en debe trabajar en menos que 0.1S

Curva D del ♦---- El dispositivo no debe trabajar en 0,1 segundos en la corriente 10 adentro; en la corriente 20 en debe trabajar en menos que 0.1S





EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P 0



Características de funcionamiento de la sobreintensidad de corriente:

No. Corriente clasificada del lanzamiento (a) Estado inicial Corriente de la prueba Tiempo especificado Resulte para ser obtenido Observaciones
1 1~63 estado del código 1,13 adentro ≤ 1h de t No-viaje
2 1~63 sobre la prueba anterior 1,45 adentro t < 1h viaje determinación actual hasta valor especificado constantemente en 5s
3 En el ≤ 32 estado del código 2,55 adentro 1s <t <60s viaje
En > 32 estado del código 2,55 adentro 1s <t <120s viaje
4 1~63 estado del código 3 adentro t ≤0.1s No-viaje A
1~63 estado del código 5 adentro t <0.1s viaje A
1~63 estado del código 5 adentro t ≤0.1s No-viaje C
1~63 estado del código 10 adentro t <0.1s viaje C
1~63 estado del código 10 adentro t ≤0.1s No-viaje Tipo de D
1~63 estado del código 20 adentro t <0.1s viaje Tipo de D





El número de postes:

EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P 1



Dimensiones:

EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P 2



Especificaciones:


Postes 1P, 1P+N, 2P, 3P, 3P+N, 4P
Especificación eléctrica
Actual clasificado (A) adentro 1-63
Frecuencia clasificada (herzios) 50/60
Voltaje de trabajo clasificado (V) Ue 1P: 230/400~, 2/3/4P: 400~
Voltaje aislado clasificado (V) Ui 500
El impulso soporta el voltaje (kilovoltio) Uimp 6
Cortocircuito clasificado que rompe al Icn de la capacidad (KA) 6
Tipo que dispara instantáneo B, C, D
Voltaje de trabajo máximo Umax 440
Voltaje de trabajo mínimo Umin 12
Voltaje dieléctrico de la prueba (kilovoltios) 2
Valor estándar mecánico de la vida de servicio 10000
(OC) valor estándar eléctrico 4000
Control e indicación:
Lanzamiento de la desviación (SHT) Opcional
Lanzamiento del Undervoltage (UVT) Opcional
Contacto auxiliar (AUX.) Opcional
Contacto de la alarma (ALT) Opcional
Indicador de posición del contacto Defecto
Indicación de la falta Ninguno
Conexión e instalación:
Temperatura ambiente (con average≤35℃ diario) -5℃~+40℃
Grado de la protección todos los lados IP40
Terminal de la conexión IP20
Alambre (㎟) 16
Barra de distribución (㎟) 25
Montaje Cable/barra de distribución
Grado de contaminación 2
Refiérase a la temperatura para fijar del elemento termal (el ℃) 30
Temperatura de almacenamiento (℃) -25℃~+70℃
Ajuste del esfuerzo de torsión 3,0
Conexión Superior e inferior
Dimensiones (milímetros)                                                         a (1P/2P/3P/4P) 17.5/35/52.5/70
EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P 3                                                                                                             b (1P/2P/3P/4P) 87/87/87/87
(WxHxL)                                                                      c (1P/2P/3P/4P) 77.5/77.5/77.5/77.5





EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P 4EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P 5EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P 6EN60898-1 Mini Circuit Breaker PB8N 1P 1P+N 2P 3P 3P+N 4P 7
