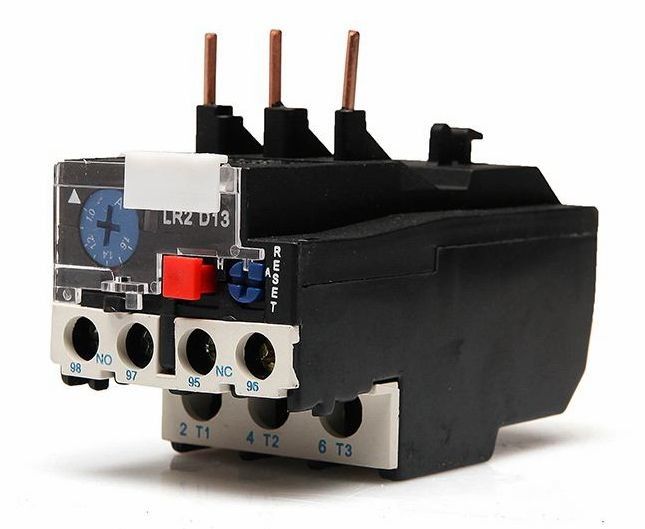

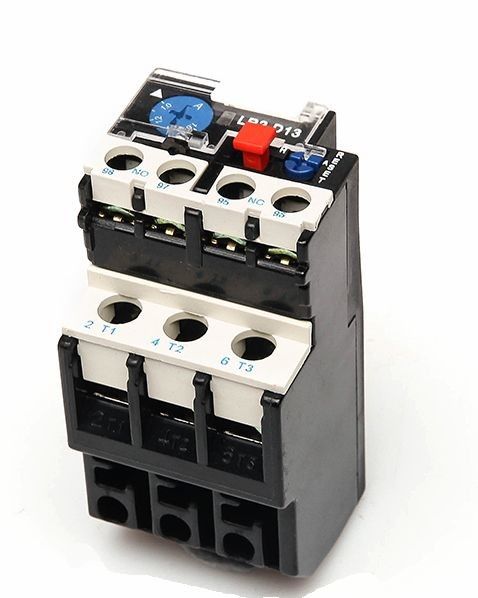

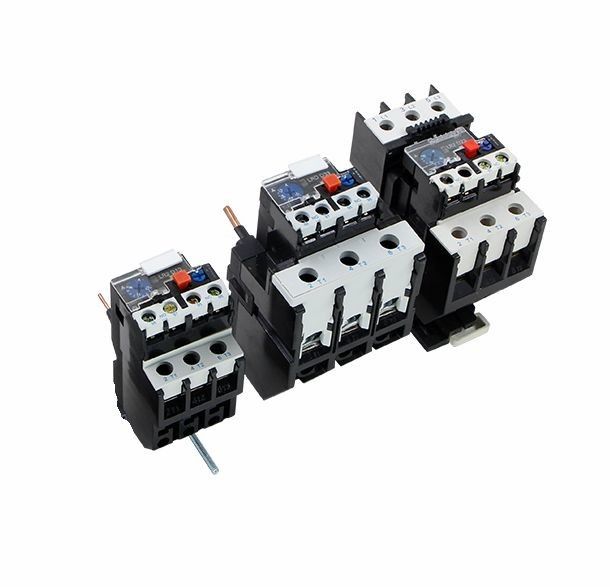

Retransmisión protectora 25A 36A 93A de Thernal de la sobrecarga LR2 interruptor eléctrico de 240 voltios
Uso:
La retransmisión termal de la serie de LR2-D se puede utilizar en el circuito de 50Hz o 60Hz, voltaje de aislamiento clasificado 660V, valoró 0.1-93A actual para proteger la rotura de la fase cuando el motor eléctrico es sobrecarga.
La retransmisión tiene diversa remuneración del mecanismo y de temperatura y se puede pluged en contactor de la CA de la serie de HC-D. Es la retransmisión termal más avanzada de los años noventa en el mundo.
Especificaciones:
* parámetro fundamental del circuito principal
* voltaje de aislamiento clasificado 660V
* 25,36,93A actual de trabajo clasificado por separado
* el sello del regulador de la corriente y del ajuste de determinación clasificados
* corriente del componente termal
* circuito auxiliar
* hay un pares de contacto NINGÚN y del NC con el aislamiento eléctrico
* frecuencia clasificada 50-60Hz
* utilice el grupo, voltaje de trabajo clasificado, designe la corriente actual y clasificada termal
Característica del movimiento: Tiempo trifásico del movimiento de la balanza
| No | Épocas de la corriente del ajuste | Tiempo del movimiento | Condición del comienzo | Temperatura ambiente | ||
| 1 | 1,05 | >2h | Estado frío | 20±5oC | ||
| 2 | 1,2 | <2h> | Estado del calor (después de la prueba No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Estado frío | |
| 10 | 4s< Tp=""> | >63A | ||||
característica Fase-perdidosa del movimiento
| No | Épocas de la corriente del ajuste | Tiempo del movimiento | Condición del comienzo | Ambienttemperature | |
| Cualquier dos fases | Otra fase | ||||
| 1 | 1,0 | 0,9 | >2h | Estado frío | 20±5oC |
| 2 | 1,15 | 0 | <2h> | Estado del calor (después de la prueba No.1) |
|
| Tipo | Número | Determinación de la gama (A) | Para Contavtor |
| LR2-D13 | 1301 | 0,10~0,16 | CJX2-09~32 |
| 1302 | 0,16~0,25 | CJX2-09~32 | |
| 1303 | 0,25~0,40 | CJX2-09~32 | |
| 1304 | 0,40~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1,6 | CJX2-09~32 | |
| 1307 | 1,6~2,5 | CJX2-09~32 | |
| 1308 | 2,5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5,5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
Esquema y tamaño del montaje:
