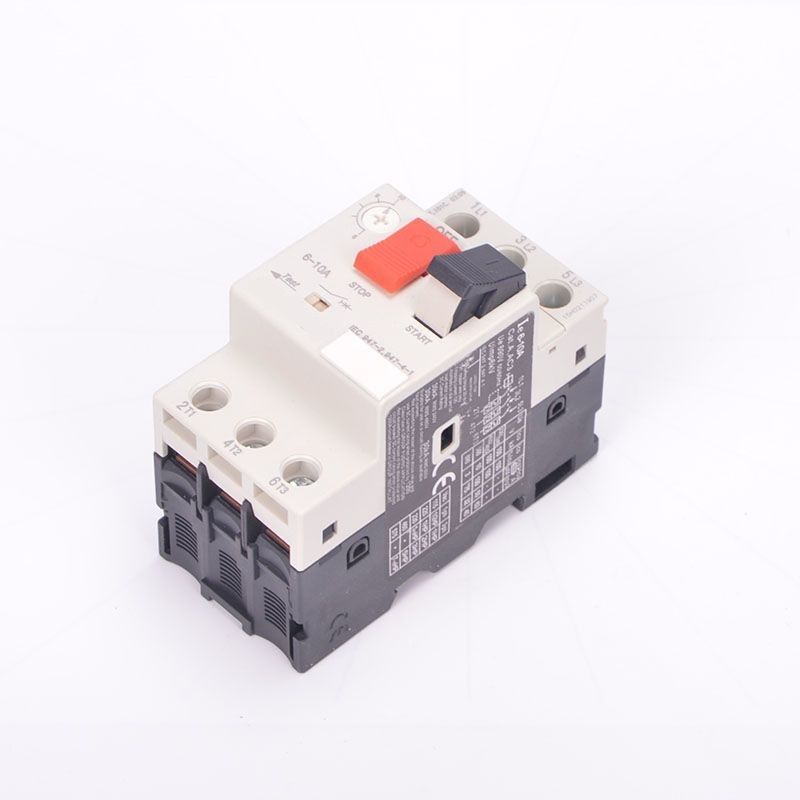

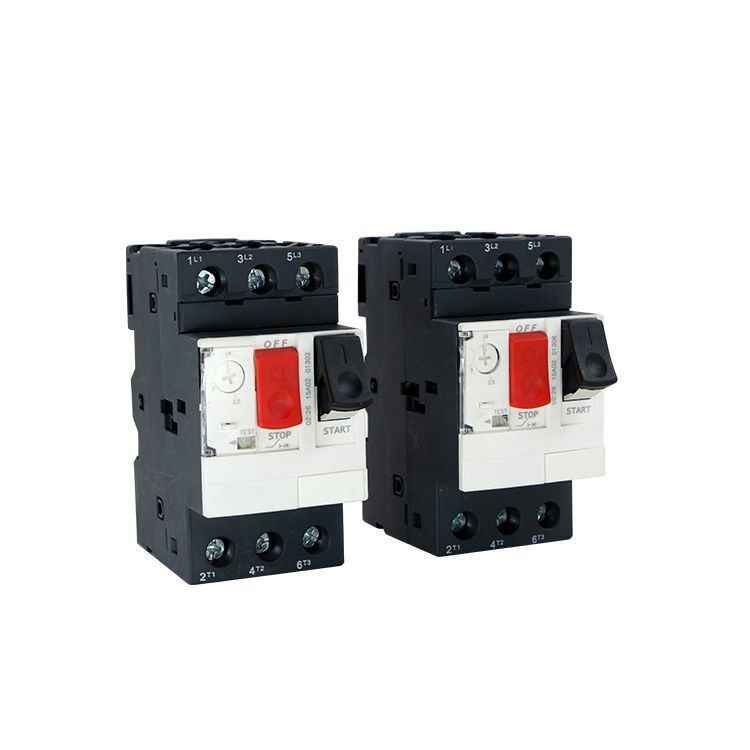

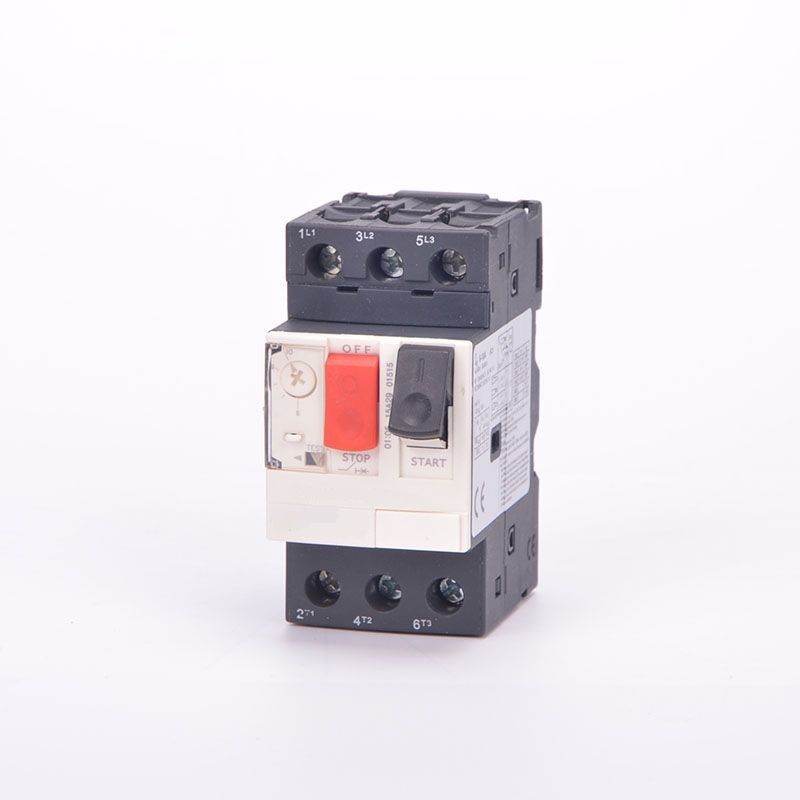

disyuntor 3 postes 24.0-32.0 de la protección del motor de 3P MPCB GV2-ME
Uso:
GV1, GV2, disyuntor de la protección del motor de serie GV3, diseño modular, aspecto hermoso, pequeño volumen, protección de la fase de la rotura, retransmisión termal incorporada, función fuerte, buena flexibilidad. La serie se ajusta a IEC60947.2 e IEC60947-4.1 y el estándar EN60947-1. El interruptor y el contactor se pueden componer de arrancador directo del motor. La serie de protección de la cáscara, de etc.
El grado puede alcanzar IP65. Hay tres tipos de productos en esta serie: GV2-M.ME es un motor controlado del empuje-buttoni con el disyuntor magnético de la protección del calor; GV2-RS es un disyuntor con la protección magnética termal para un motor controlado por un interruptor de la transferencia; Disyuntores de GV2-LS.LE con la protección magnética (sin la protección termal del retraso) para los motores eléctricos controlados por los interruptores de la transferencia.
Función y característica
la operación 1.The significa del interruptor: estilo del M-botón; estilo P-rotatorio del interruptor; RS, LS - estilo de Llave-elevación del interruptor.
El disyuntor de la protección del motor de serie 2.GV2 adopta el diseño modular, forma hermosa, pequeño volumen, protección abierta de la fase, con
retransmisión termal incorporada, funcional y generalidad.
3.Switch y el contactor se pueden componer de arrancador de motor.
4. contacto adicional:
5. contactos auxiliares de Instaneous
6. Bajo lanzamiento del voltaje
Interruptor del aire del motor
| GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
| M01C | 0.1-0.16 | RS01C | 0,1 -0,16 | ||
| M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
| M03C | 0.25 - 0,40 | RS03C | 0.25 - 0,40 | LS03 | 0 25-0.40 |
| M04C | 0.40- 0,63 | RS04C | 0.40- 0,63 | LS04 | 0 40-0.63 |
| M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0,63 -1 |
| M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
| M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
| M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
| M10C | 4-6.3 | RS10C | 4 - 6,3 | LS10 | 4-6.3 |
| M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
| M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
| M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
| M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
| M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
| M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
| M32C | 24-32 | RS32C | 24-32 | ||
El poder clasificado del electromtor trifásico controlado por el triturador (bereaker del circuito del motor GV2)
| La gama de ajuste de IE actual clasificado (a) | El poder estándar del electromotor trifásico KW.AC-350HZ/60HZ | |||||
| 230/240V | 400V | 415V | 440V | 500V | 690V | |
| 0.1-0.16 | - | - | - | - | - | - |
| 0.16-0.25 | - | - | - | - | - | - |
| 0,25 - 0,4 | - | - | - | - | - | - |
| 040- 0,63 | - | - | - | - | - | 0,37 |
| 0,63 -1 | - | - | - | 0,37 | 0,37 | 0,55 |
| 1 - 1,6 | - | 0,37 | - | 0,55 | 0,75 | 1,1 |
| 1.6-2.5 | 0,7 | 0,75 | 0,75 | 1,1 | 1,1 | 1,5 |
| 2.5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 22 | 3 |
| 4-6.3 | 1,1 | 2,2 | 2,2 | 3 | 37 | 4 |
| 6-10 | 2,2 | 4 | 4 | 4 | 5,5 | 7,5 |
| 9-14 | 3 | 5,5 | 5,5 | 7,5 | 7,5 | 9 |
| 13-18 | 4 | 7,5 | 9 | 9 | 9 | 11 |
| 17-23 | 5,5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5,5 | 11 | 11 | 11 | 15 | 18,5 |
| 24-32 | 7,5 | 15 | 15 | 15 | 185 | 23 |
El valor de conmutación actual del disjointnig del triturador en campo magnético inmediato. (Refiera al cuadro 3)
| Actual clasificado yo nA | La conmutación de ajuste de la gama actual para los coponents A. | El valor actual drsjointing del commutrng en el nA inmediato del campo I |
| 0,16 | 0,1 -0,16 | 1,5 |
| 0,25 | 0.16-0.25 | 2,4 |
| 0,4 | 0,25 - 0,4 | 5 |
| 0,63 | 0,4 - 0 63 | 8 |
| 1 | 0.63-1 | 13 |
| 1,6 | 1 -1,6 | 22,5 |
| 2,5 | 1.6-2.5 | 33,5 |
| 4 | 2.5-4 | 51 |
| 6,3 | 4-6.3 | 78 |
| 10 | 6-10 | 138 |
| 14 | 9-14 | 170 |
| 18 | 13-18 | 223 |
| 23 | 17-23 | 327 |
| 25 | 20-25 | 327 |
| 32 | 24-32 | 416 |
