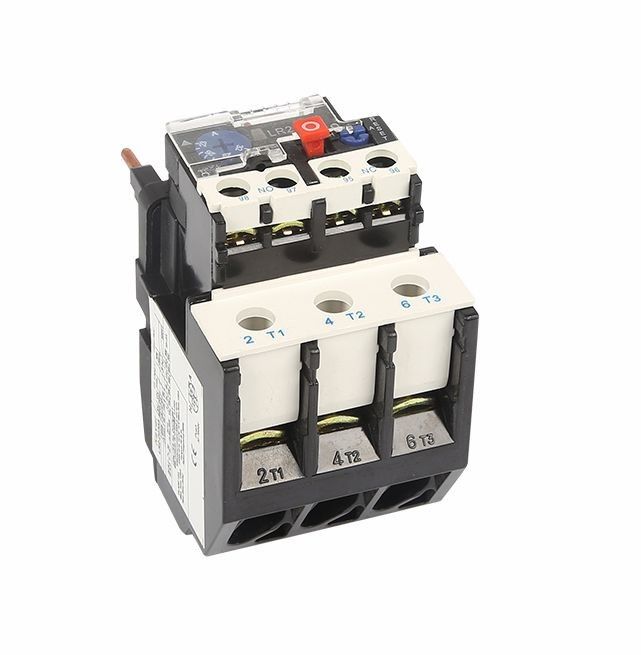

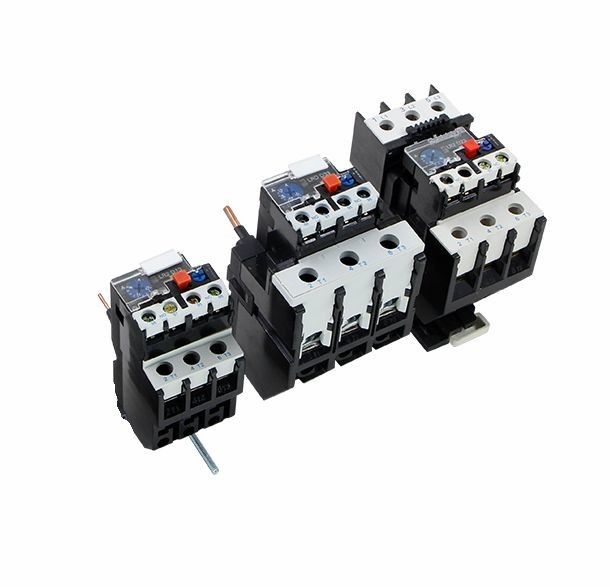

Retransmisión de protección contra sobrecarga del motor del nivel 60hz 25a de la frecuencia que dispara 50
Uso:
La retransmisión termal de la serie de LR2-D se puede utilizar en el circuito de 50Hz o 60Hz, voltaje de aislamiento clasificado 660V, valoró 0.1-93A actual para proteger la rotura de la fase cuando el motor eléctrico es sobrecarga.
La retransmisión tiene diversa remuneración del mecanismo y de temperatura y se puede pluged en contactor de la CA de la serie de LC1-D. Es la retransmisión termal más avanzada de los años noventa en el mundo.
Parámetro de A.Fundamental del circuito principal
voltaje 660V del aislamiento de (a).Rated.
(b).Rated que trabaja 25,36,93A actual por separado.
sello del regulador de (c).The de la corriente y del ajuste de determinación clasificados.
(d).Current del componente termal (véase la lista 1)
Circuito de B.Auxiliary
(a).There es un par de contacto NINGÚN y de N/C con el aislamiento eléctrico.
voltaje 500V del aislamiento de (b).Rated.
frecuencia 50-60Hz de (c).Rated.
el grupo de (d).Use, voltaje de trabajo clasificado, designa la corriente actual y clasificada termal.
Característica del movimiento: Tiempo trifásico del movimiento de la balanza
| No | Épocas de la corriente del ajuste | Tiempo del movimiento | Condición del comienzo | Temperatura ambiente | ||
| 1 | 1,05 | >2h | Estado frío | 20±5oC | ||
| 2 | 1,2 | <2h> | Estado del calor (después de la prueba No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Estado frío | |
| 10 | 4s< Tp=""> | >63A | ||||
característica Fase-perdidosa del movimiento
| No | Épocas de la corriente del ajuste | Tiempo del movimiento | Condición del comienzo | Ambienttemperature | |
| Cualquier dos fases | Otra fase | ||||
| 1 | 1,0 | 0,9 | >2h | Estado frío | 20±5oC |
| 2 | 1,15 | 0 | <2h> | Estado del calor (después de la prueba No.1) |
|
| Tipo | Número | Determinación de la gama (a) | Para el contactor |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Tipo | Corriente de trabajo clasificada de la retransmisión termal | Componente termal | ||
| Actual clasificado (A) |
Clasificado o escala de (a) actual clasificado |
|||

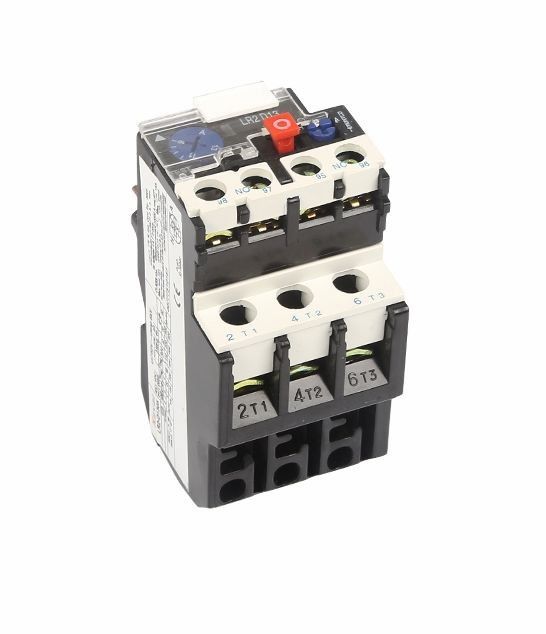

| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
| LR2-D1302 | 0,25 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1,6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2,5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||

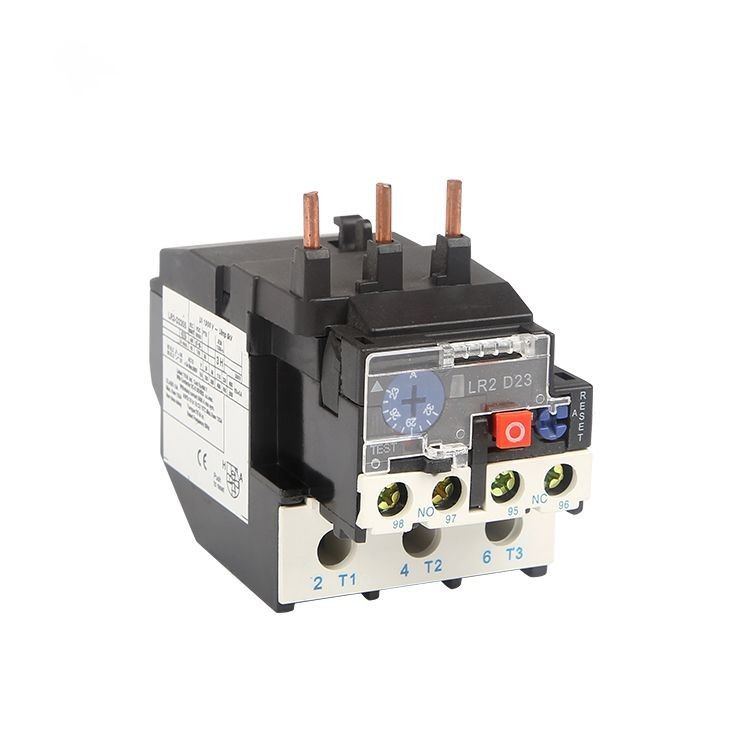

| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||

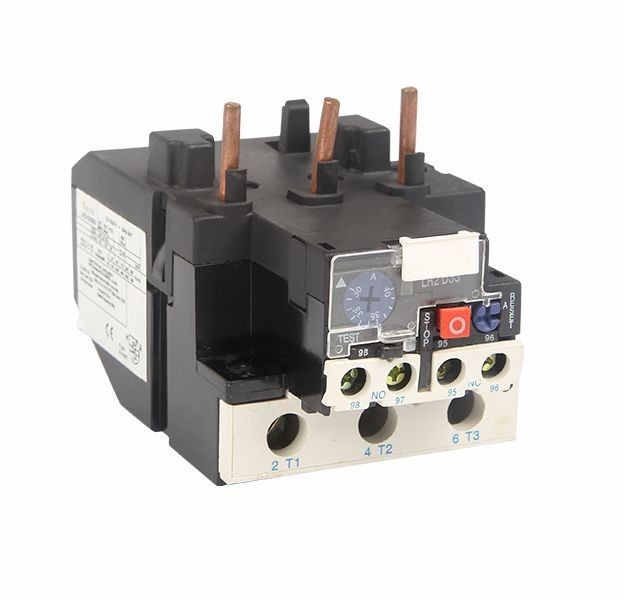

| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
