contactores eléctricos miniatura bifásicos del contactor 63amp de 1NO 1NC
Uso:
Los contactores eléctricos del hogar de la serie de HC son convenientes para los aparatos electrodomésticos que controlan y los usos similares micro-carga baja, también controlando los motores del hogar que cargan, cuyo poder que controla será reducido, los productos se utilizan para la familia, el hotel, los lugares del apratment etc., y puede ser función automática observada.
Modelo y definición:
Condiciones y condición de la instalación:
♦ temperatura del aire ambiente: -5~+40℃, media no más que +35℃ en el plazo de 24 horas.
Altitud del ♦ (m): No exceder 2000 metros
Condiciones atmosféricas del ♦: Cuando la temperatura más alta es +40℃, la humedad relativa del aire no debe ser más alta del 50%. La humedad relativa más alta se debe permitir en la temperatura más baja, por ejemplo, la humedad del 90% cuando el ℃ 20. Las medidas especiales deben ser tomadas cuando sucede el rocío condensado de vez en cuando debido a los cambios de temperatura.
Grado de contaminación del ♦: Clase 2
Categoría de la instalación del ♦: II
Montaje del ♦: En la instalación del carril de montaje del carril TH35-7.5 del dinar
Grado de la protección del ♦: IP20
General:
Grado eléctrico: hasta 25A, 40A, 63A, 100A Categoría de la utilización: AC-1, AC-7a, AC-7b
Estándar: IEC/EN 61095 Vida eléctrica 100.000, vida mecánica 1.000.000
HC-225/HC-240/HC-263: Ue=230V~ HC-425/HC-440/HC-463: Ue=400V~
Gama de la operación:
El contactor tirará adentro confiablemente en cualquier valor entre el 85% de nosotros y de 110%Us. El 110% nosotros es el valor máximo y 85%Us es el valor del manimum.
El contactor nos lanzará y romperá totalmente entre el 75% y el 20% nosotros. El 20% nosotros es el valor máximo y 75%Us es el valor mínimo.
Funcionamiento designado de la operación:
| Haciendo y rompiendo la condición | ||||||
| Categoría de la utilización | Ic/Ie | Ur/Ue | lechuga romana Φ | fabricación del tiempo (a) s |
tiempo del intervalo s |
ciclo de operación épocas |
| AC-7a | 1,0 | 1,05 | 0,80 | 0,05 | 10 | 30 000 |
| AC-7b | (c) | (b) | 0,45 | 0,05 | 10 | 30 000 |
| (a) si el contacto se ha cerrado totalmente antes de romper otra vez, el tiempo de fabricación no se prohibe menos que 0.05s. (b) para hacer el opertion Ur/Ue=1.0, para romper la operación Ur/Ue=0.17 (c) para hacer la operación Ic/Ie=6.0, para romper la operación Ic/Ie=1.0 |
||||||
Haciendo y rompiendo capacidad:
| Haciendo y rompiendo la condición | ||||||
| Categoría de la utilización | Ic/Ie | Ur/Ue | lechuga romana Φ | fabricación del tiempo (a) s |
tiempo del intervalo s |
ciclo de operación épocas |
| AC-7a | 1,5 | 1,05 | 0,80 | 0,05 | 10 | 50 |
| AC-7b | 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
Vida mecánica:
Vida mecánica: 1 millón de veces, ciclos de operación por hora son 300 veces.
Vida eléctrica:
Vida eléctrica: 100.000 veces, ciclos de operación del máximo por día son 100 veces.

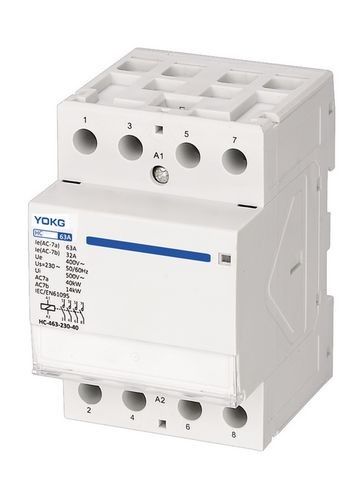

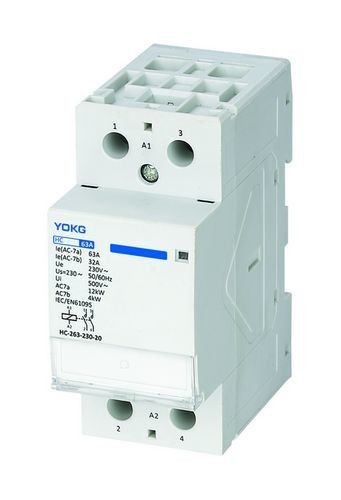

Productos:
Los contactores del ♦ son dispositivos modulares del control de la estructura nueva, pequeño volumen. Su característica incluye la instalación del dinar-carril, el tamaño modular, el hermoso diseño, y la seguridad. Puede aplicar la estructura de la inversión y ser combinada con el mini disyuntor en caja de iluminación.
♦ aplica el buen material de aislamiento, que mejoran el índice de seguridad.
♦ tiene buen aspecto y de poco ruido y es conveniente para el hotel y hospital, etc.
Código de orden del contactor del hogar de HC:
| 63A | 2P | 4P |
| 24V | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48V | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110V | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230V | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
