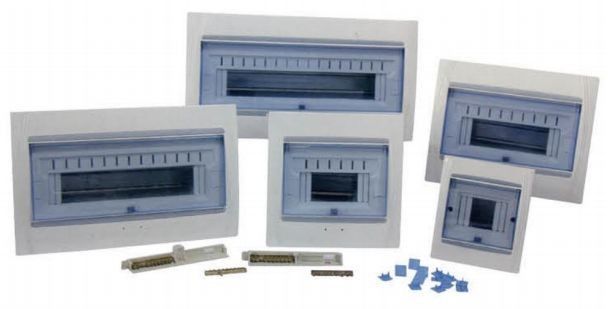

Tipo montado eléctrico de la caja de distribución del DB de la manera MCB de la fábrica 32 de la serie del SN
General:
La serie del SN de caja de lujo se divide en dos clases encubrió el tipo montado y el tipo mouted abierto. Está con el panel y la parte inferior plásticos del hierro. Dos terminales (la conexión de tierra y conexión cero) en la caja son fáciles para el cableado y la encaminamiento del usuario. Este producto es aplicable al circuito terminal modular con la CA de 50 herzios, de voltajes clasificados de 220V y de 380V.
Encubierto montó:
| Modelo | Dimensiones | ||
| L (milímetro) | W (milímetro) | H (milímetro) | |
| SN-2-4RA | 137 | 161 | 82 |
| SN-4-6RA | 208 | 208 | 95 |
| SN-7-9RA | 261 | 208 | 95 |
| SN-10-13RA | 334 | 208 | 95 |
| SN-14-16RA | 390 | 208 | 95 |
| SN-20-26RA | 334 | 416 | 95 |
| SN-28-32RA | 390 | 416 | 95 |
Opend montó:
| Modelo | Dimensiones | ||
| L (milímetro) | W (milímetro) | H (milímetro) | |
| SN-2-4MA | 137 | 161 | 82 |
| SN-4-6MA | 208 | 208 | 95 |
| SN-7-9MA | 261 | 208 | 95 |
| SN-10-13MA | 334 | 208 | 95 |
| SN-14-16MA | 390 | 208 | 95 |
| SN-20-26MA | 334 | 416 | 95 |
| SN-28-32MA | 390 | 416 | 95 |
Descripción modelo:
Características:
Diseño del ♦ de estupendo--esquema luminoso grande y claro de las barras, suave y elegante.
El ♦ humanizó los símbolos del conjunto de circuitos, exhibición prited del disyuntor del control, claro y elegante.
El ♦ que el palte del zapato del guía-carril tiene agujero redondo, él puede al ragulate la cubierta de la caja de distribución nivelar la posición.
