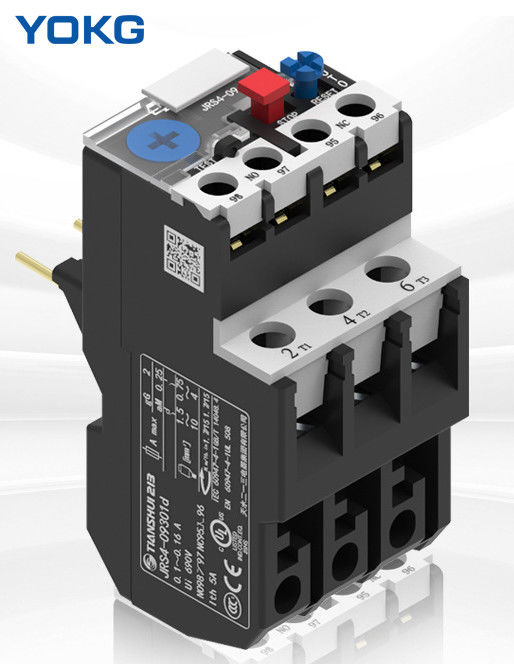

Retransmisión termal LR2-D13 (JS28) N/O, retransmisión de la sobrecarga del OEM de protección contra sobrecarga de N/C
Uso:
La retransmisión termal de la serie de LR2-D se puede utilizar en el circuito de 50Hz o 60Hz, voltaje de aislamiento clasificado 660V, valoró 0.1-93A actual para proteger la rotura de la fase cuando el motor eléctrico es sobrecarga.
La retransmisión tiene diversa remuneración del mecanismo y de temperatura y se puede pluged en contactor de la CA de la serie de HC-D. Es la retransmisión termal más avanzada de los años noventa en el mundo.
Especificaciones:
Parámetro fundamental del ♦ del circuito principal
Voltaje de aislamiento clasificado del ♦ 660V
♦ 25,36,93A actual de trabajo clasificado por separado
♦ el sello del regulador de la corriente y del ajuste de determinación clasificados
Corriente del ♦ del componente termal
Circuito auxiliar del ♦
El ♦ allí es un par de contacto NINGÚN y del NC con el aislamiento eléctrico
Frecuencia clasificada 50-60Hz del ♦
El ♦ utiliza el grupo, voltaje de trabajo clasificado, designa la corriente actual y clasificada termal
| Tipo | Número | Determinación de la gama (A) | Para Contavtor |
| LR2-D13 | 1301 | 0,10~0,16 | CJX2-09~32 |
| 1302 | 0,16~0,25 | CJX2-09~32 | |
| 1303 | 0,25~0,40 | CJX2-09~32 | |
| 1304 | 0,40~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1,6 | CJX2-09~32 | |
| 1307 | 1,6~2,5 | CJX2-09~32 | |
| 1308 | 2,5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5,5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
Esquema y tamaño del montaje:
